ZTV-x/x-GP-05-B, Allzweck-Kabelbündelung

PVC-Ummantelung 0,5 mm mit Klettverschluss zur werkzeugfreien Leitungsführung.

Materialspezifikation: gp 05

Wählen Sie Produktoptionen

Teilenummer:

Datenblatt drucken
Vollständige Details anzeigen

Überblick

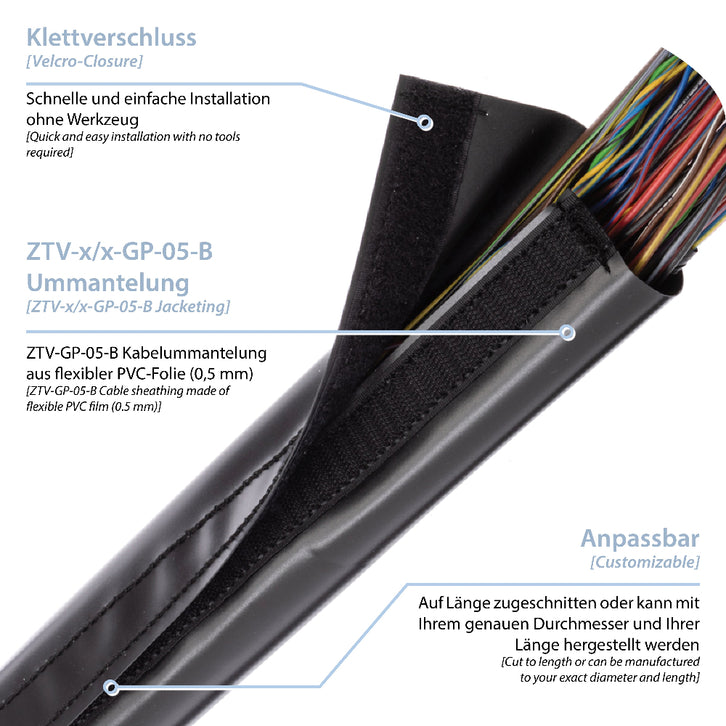

ZTV-x-GP-05-B_Info
Vorteile
  • Werkzeuglose Montage durch V-Verschluss (Klettsystem)
  • Weiches, selbstverlöschendes PVC, cadmiumfrei
  • UV-, flüssigkeits- und abriebresistent
  • Temperaturbereich –40°C bis +105°C
  • Für Kabel Ø 20–100 mm; Sondergrößen verfügbar
Anwendungsbereiche
  • Temporäre Installationen mit wechselnden Leitungswegen
  • Kabelschutz in Test- und Prüfumgebungen
  • Steuerungs- und Automatisierungssysteme mit Wartungszugang
  • Flexible Verkabelung im Fahrzeug- oder Sondermaschinenbau

Weiche PVC-Folie, 0,5 mm, selbstverlöschend, cadmiumfrei, Einsatz-Dauertemperatur bis max. 105°C. In verschiedenen Durchmessern und auch mit Überlappung erhältlich.
Typische Anwendungsbereiche: Automobil, Transportwesen, Robotik, Energie, Strom und Versorgung.

ZTV-GP-05-B ist eine vielseitige, wiederverwendbare Kabelummantelung mit werkzeuglos montierbarem V-Verschluss (Klettprinzip). Die Ummantelung besteht aus flexibler, cadmiumfreier PVC-Folie und eignet sich ideal für Anwendungen mit häufig wechselnden Leitungsverläufen. Das Material schützt zuverlässig vor Abrieb, Flüssigkeiten, UV-Strahlung und Ozon.

Durch das Klettsystem lässt sich die Ummantelung ohne Werkzeug öffnen und schließen – auch bei eingebauten Kabelsträngen. ZTV-GP-05-B ist für Durchmesser von 20 bis 100 mm ausgelegt und eignet sich für Betriebstemperaturen zwischen –40°C und +105°C. Spezielle Längen und Ausführungen sind auf Anfrage erhältlich.

Die Lösung empfiehlt sich insbesondere für temporäre Installationen, Prüfumgebungen sowie modulare Steuerungssysteme.



Materialspezifikation

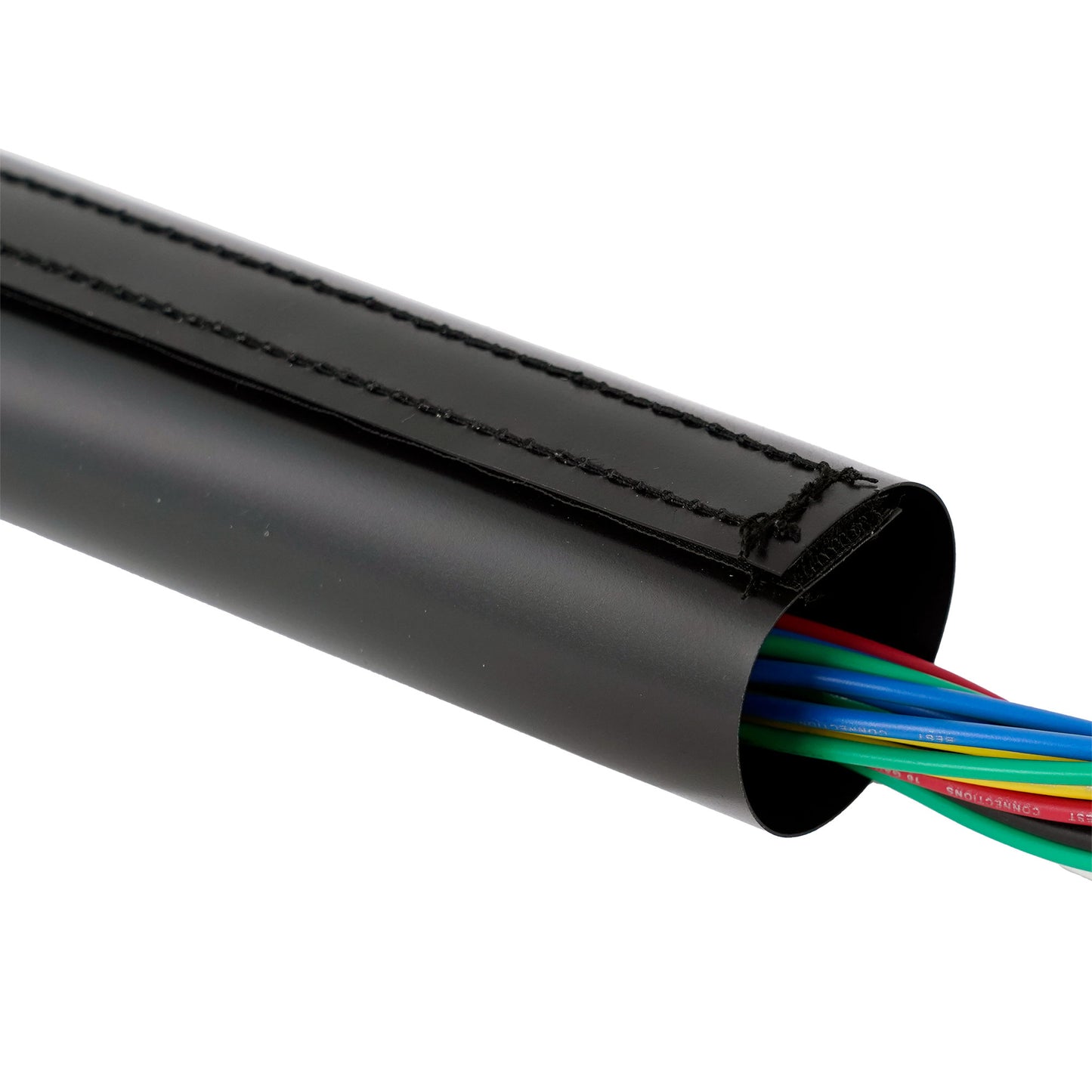

ZTV-GP-05-B_Ansicht_1
ZTV-GP-05-B_Ansicht_2
ZTV-GP-05-B_Detail_1
ZTV-GP-05-B_Ansicht_3

Vorteile

  • Werkzeuglose Montage durch V-Verschluss (Klettsystem)
  • Weiches, selbstverlöschendes PVC, cadmiumfrei
  • UV-, flüssigkeits- und abriebresistent
  • Temperaturbereich –40°C bis +105°C
  • Für Kabel Ø 20–100 mm; Sondergrößen verfügbar

Anwendungsbereiche

  • Temporäre Installationen mit wechselnden Leitungswegen
  • Kabelschutz in Test- und Prüfumgebungen
  • Steuerungs- und Automatisierungssysteme mit Wartungszugang
  • Flexible Verkabelung im Fahrzeug- oder Sondermaschinenbau
