ZTZ-x-SHX 2/GP-05-B, Kabelbündelung mit EMI-Abschirmung

HF- Abschirmung aus zwei lagigem, verzinnten Kupferdrahtgestrick und durchgehender Erdungslitze. Weiche PVC-Folie, 0,5 mm, selbstverlöschend, cadmiumfrei, Einsatz-Dauertemperatur bis max. 105°C. In verschiedenen Durchmessern, mit verschiedenen Trägerfolien und auch mit Überlappung erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen, Robotik, Energie, Strom und Versorgung.

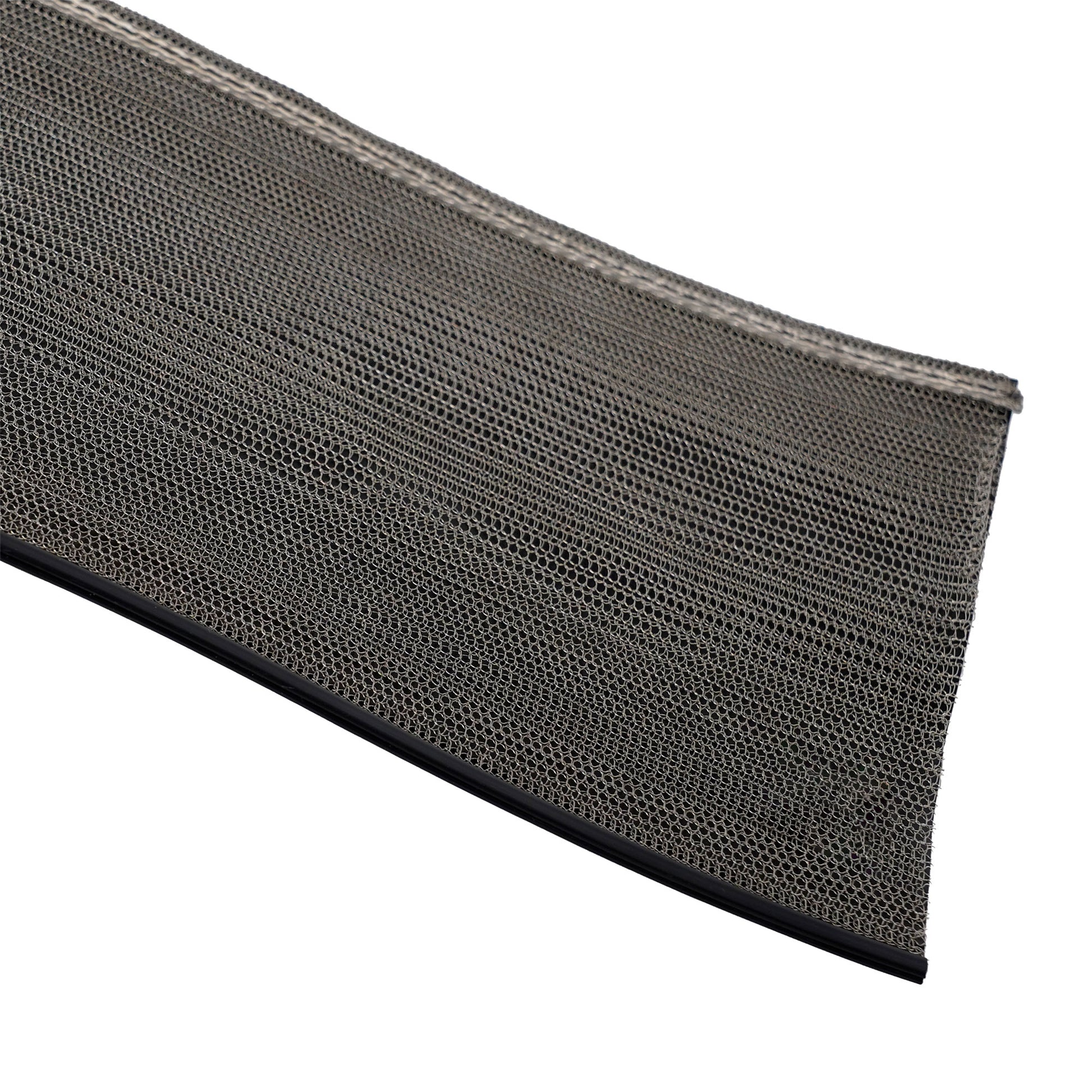

ZTZ-SHX2/GP-05-B-OL ist eine robuste EMV-Abschirmung für industrielle Anwendungen mit dauerhaften Leitungsführungen und hohen Anforderungen an elektromagnetische Verträglichkeit. Die Konstruktion kombiniert einen doppellagigen verzinnten Kupferdraht-Geflechtschlauch mit einer cadmiumfreien, selbstverlöschenden GP-05-Ummantelung aus PVC. Eine durchgehende Erdungslitze ermöglicht den normgerechten Potentialausgleich über die gesamte Kabellänge.

Das Produkt erreicht im Bereich von 100 kHz bis 1 GHz eine Dämpfungsleistung von bis zu 80 dB. Die Ummantelung schützt zuverlässig gegen mechanische Einwirkungen, UV-Strahlung, Ozon und Umwelteinflüsse. Der extrudierte Z-Verschluss sorgt für einen dauerhaften und formschlüssigen Abschluss – die Montage erfolgt mit einfachem Werkzeug.

ZTZ-SHX2/GP-05-B-OL eignet sich insbesondere für dauerhaft installierte Kabelsysteme, bei denen keine regelmäßige Öffnung vorgesehen ist. Lieferbar ist die Abschirmung in Ø 20 bis 100 mm. Individuelle Anpassungen sind auf Anfrage möglich.

Vorteile:

• Zweilagiges Kupfergeflecht mit durchgehender EMV-Erdungslitze
• Hohe Abschirmdämpfung (40–80 dB bei 100 kHz–1 GHz)
• GP-05-Ummantelung: PVC, selbstverlöschend, cadmiumfrei
• Extrudierter Z-Verschluss für dauerhafte Fixierung
• Temperaturbereich –40°C bis +105°C
• Beständig gegen UV, Ozon, Flüssigkeiten und Abrieb
• Lieferbar in Ø 20–100 mm, Sonderlängen auf Anfrage

Anwendungsbereiche:

• EMV-geschützte Installationen in Maschinen und Anlagen
• Festverlegte Strom- und Signalkabel in Produktionsumgebungen
• Schaltschrankbau mit abgeschirmten Segmenten
• Infrastruktursysteme mit dauerhafter Schutzanforderung
• Rüstungsindustrie
• Gebäude- und Energietechnik
