ZT-x-Z-Shield-Flex, geflochtene EMI-Abschirmhülse

Geflochtenes verzinntes Kupfergeflecht auf Aramidgewebe zur hochflexiblen EMI- und HF-Abschirmung von Kabelsystemen.

Materialspezifikation: z shield flex

Teilenummer:

Wählen Sie Produktoptionen

Datenblatt drucken
Vollständige Details anzeigen

Überblick

Z-Shield-Flex_Info
Vorteile
  • Geschlossene Ausführung – ideal für dauerhafte EMV-Installationen
  • Hochflexibles Aramidgewebe mit verzinntem Kupfergeflecht
  • Hohe Abschirmwirkung: bis zu 73 dB bei 500 MHz
  • Geringes Gewicht, einfach zu verarbeiten
  • UL-zertifiziert (VW-1 No. E154480)
  • Temperaturbereich –15°C bis +120°C
  • Verfügbar für Kabeldurchmesser von 3 bis 40 mm
Anwendungsbereiche
  • EDV- und Kommunikationssysteme
  • Elektronische Geräte in Industrie und Medizin
  • Büroelektronik mit HF-Empfindlichkeit
  • Geräteinterne Abschirmung von Signalleitungen
  • Rüstungsindustrie
  • Anwendungen ohne Nachrüstanforderung

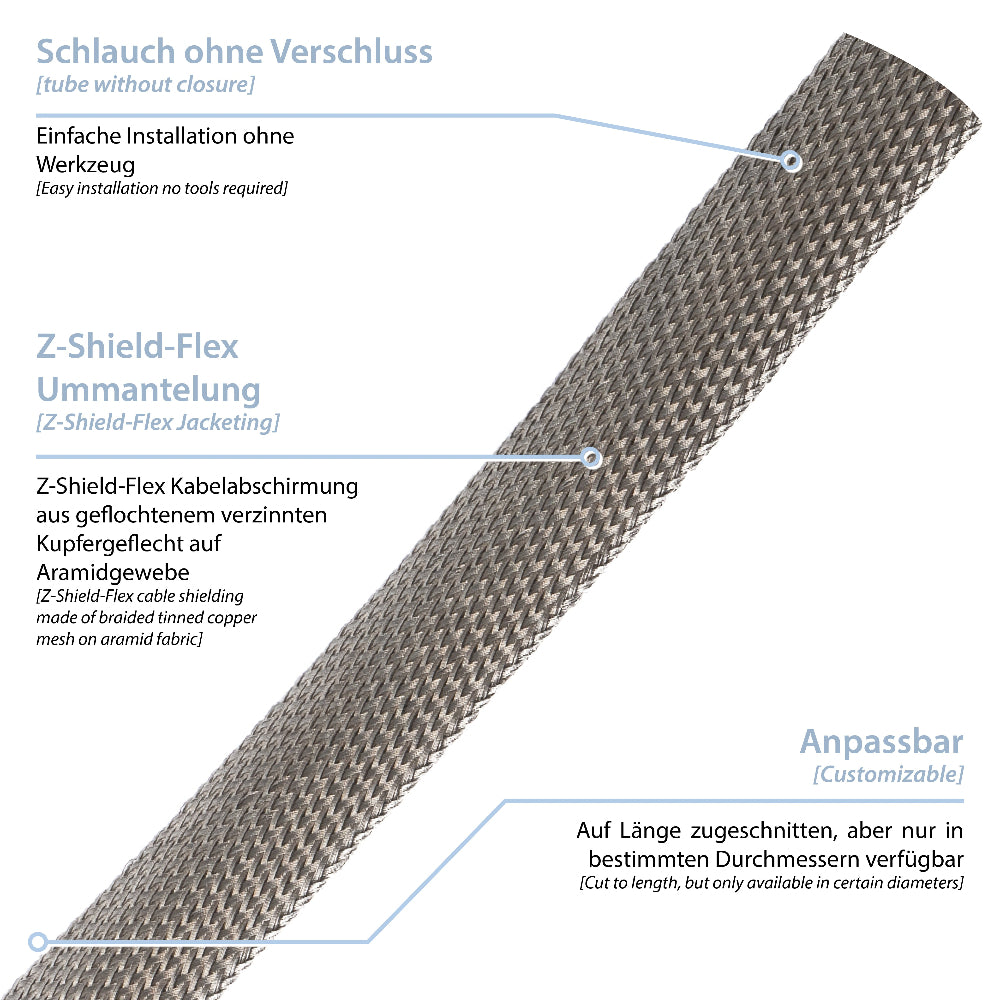

Z-Shield-Flex ist ein montagefreundlicher, geschlossener EMV-Geflechtschlauch zur Abschirmung elektronischer Leitungen gegen hochfrequente Störungen. Die Konstruktion besteht aus einem Aramidgewebe mit aufliegendem verzinnten Kupfergeflecht. Das Produkt ist UL-gelistet (VW-1 No. E154480) und zeichnet sich durch hohe Flexibilität, geringes Gewicht und hervorragende Abschirmwirkung aus.

Die Dämpfungsleistung liegt – je nach Durchmesser und Frequenz – zwischen 50 und 73 dB. Der Schlauch ist nicht öffnungsfähig und daher besonders für dauerhafte Installationen geeignet, bei denen keine nachträgliche Kabelmontage erforderlich ist. Die Temperaturbeständigkeit reicht von 15°C bis +120°C. Erhältlich ist Z-Shield-Flex in Durchmessern von ca. 3 bis 40 mm.



Materialspezifikation

ZT-x-Z-Shield-Flex, geflochtene EMI-Abschirmhülse
ZT-x-Z-Shield-Flex, geflochtene EMI-Abschirmhülse
ZT-x-Z-Shield-Flex, geflochtene EMI-Abschirmhülse
ZT-x-Z-Shield-Flex, geflochtene EMI-Abschirmhülse

Vorteile

  • Geschlossene Ausführung – ideal für dauerhafte EMV-Installationen
  • Hochflexibles Aramidgewebe mit verzinntem Kupfergeflecht
  • Hohe Abschirmwirkung: bis zu 73 dB bei 500 MHz
  • Geringes Gewicht, einfach zu verarbeiten
  • UL-zertifiziert (VW-1 No. E154480)
  • Temperaturbereich –15°C bis +120°C
  • Verfügbar für Kabeldurchmesser von 3 bis 40 mm

Anwendungsbereiche

  • EDV- und Kommunikationssysteme
  • Elektronische Geräte in Industrie und Medizin
  • Büroelektronik mit HF-Empfindlichkeit
  • Geräteinterne Abschirmung von Signalleitungen
  • Rüstungsindustrie
  • Anwendungen ohne Nachrüstanforderung
