ZTDr-x-ISOSAM 300/2,5, Hitzegeschützte Bündelung

Aluminiumkaschiertes Glasgewebe mit 2,5 mm Filz und Druckknopf-Verschluss zur lösbaren thermischen Abschirmung von Kabelbündeln.

Materialspezifikation: isosam 300 2 5

Wählen Sie Produktoptionen

Teilenummer:

Datenblatt drucken
Vollständige Details anzeigen

Überblick

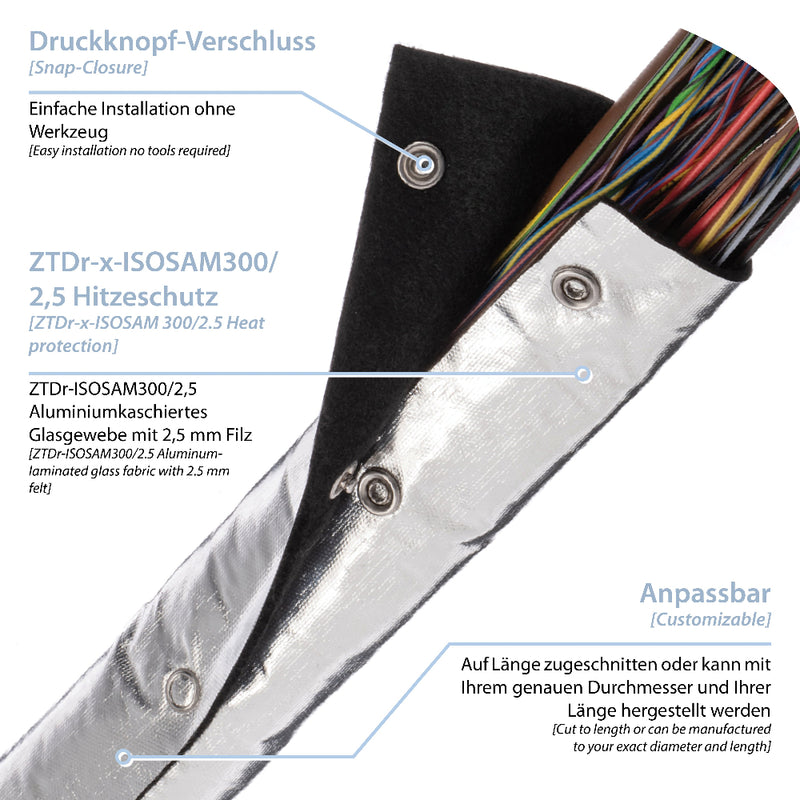

ZTDr-x-ISOSAM300_2_5_Info
Vorteile
  • Hochwertiger Hitzeschutz und Kabelschutz bis 230°C
  • Wiederverschließbares Design für maximale Flexibilität
  • Leichte Montage und einfache Handhabung
Anwendungsbereiche
  • Automobilindustrie (Motorraum, Kabelbäume, Kabelkanäle)
  • Transportsektor (Schienenfahrzeuge, Nutzfahrzeuge, Luftfahrt)
  • Maschinenbau und industrielle Anwendungen
  • Schutz von elektrischen Kabeln in Hochtemperaturbereichen

AL-Folie mit Spezial-HT-Kleber auf E-Glasgewebe kaschiert, verklebt mit einem 2,5 mm dicken Filz aus 100% Preox-Fasern. Einsatz-Dauertemperatur bis max. 230°C. In verschiedenen Durchmessern und verschiedenen Verschlusssystemen erhältlich.
Typische Anwendungsbereiche: Automobil, Transportwesen.

Der ZTDr-X-ISOSAM 300/2,5 ist ein hochleistungsfähiger, zu öffnender und wieder verschließbarer Hitzeschutz für die Kabelbündelung mit Druckknopfverschluss. Die Kombination aus AL-Folie mit Spezial-HT-Kleber auf E-Glasgewebe und einem 2,5 mm dicken Filz aus 100 % Preox-Fasern gewährleistet optimalen Hitzeschutz und Kabelschutz. Mit einer Einsatz-Dauertemperatur von bis zu 230°C ist dieser Schutz besonders für anspruchsvolle Anwendungen geeignet.

Die Druckknöpfe aus rostfreiem Stahl ermöglichen eine schnelle Installation und einen einfachen Zugang zu den Komponenten im Inneren. Der Zwischenraum zwischen den Druckknöpfen ermöglicht das Ausführen von Drähten und Kabeln, ohne dass die Schutzummantelung durchtrennt werden muss. Das Material kann bei Bedarf auf jede gewünschte Länge zugeschnitten werden. Für Anwendungen, die eine schnelle, werkzeuglose Installation ohne Demontage der Komponenten erfordern, ist ZTDr-X-ISOSAM 300/2,5 die perfekte Lösung.

Wir bieten das Produkt in Durchmessern von 10 bis 100 mm an, kundenspezifischen Designs sind auf Anfrage erhältlich. Der Betriebstemperaturbereich von ZTDr-X-ISOSAM 300/2,5 beträgt -40°C bis 230°C und kurzzeitig bis zu 240°C.



Materialspezifikation

ZTDr-x-ISOSAM_300_2.5_Ansicht_1
ZTDr-x-ISOSAM_300_2.5_Ansicht_2
ZTDr-x-ISOSAM_300_2.5_Detail_1
ZTDr-x-ISOSAM_300_2_5_Ansicht_3

Vorteile

  • Hochwertiger Hitzeschutz und Kabelschutz bis 230°C
  • Wiederverschließbares Design für maximale Flexibilität
  • Leichte Montage und einfache Handhabung

Anwendungsbereiche

  • Automobilindustrie (Motorraum, Kabelbäume, Kabelkanäle)
  • Transportsektor (Schienenfahrzeuge, Nutzfahrzeuge, Luftfahrt)
  • Maschinenbau und industrielle Anwendungen
  • Schutz von elektrischen Kabeln in Hochtemperaturbereichen
