ZTDr-x-SAM-400, Hitzegeschirmte Kabelbündelung

Aluminiumfolie auf Glasgewebe mit Druckknopf-System zur lösbaren thermischen Kabelbündelung.

Materialspezifikation: sam 400

Wählen Sie Produktoptionen

Teilenummer:

Datenblatt drucken
Vollständige Details anzeigen

Überblick

AL-Folie mit ZT Flex-HT 260-Silikonkleber auf E-Glasgewebe kaschiert, Rückseite grau. Einsatz-Dauertemperatur bis max. 250°C. In verschiedenen Durchmessern und verschiedenen Verschlusssystemen erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen.

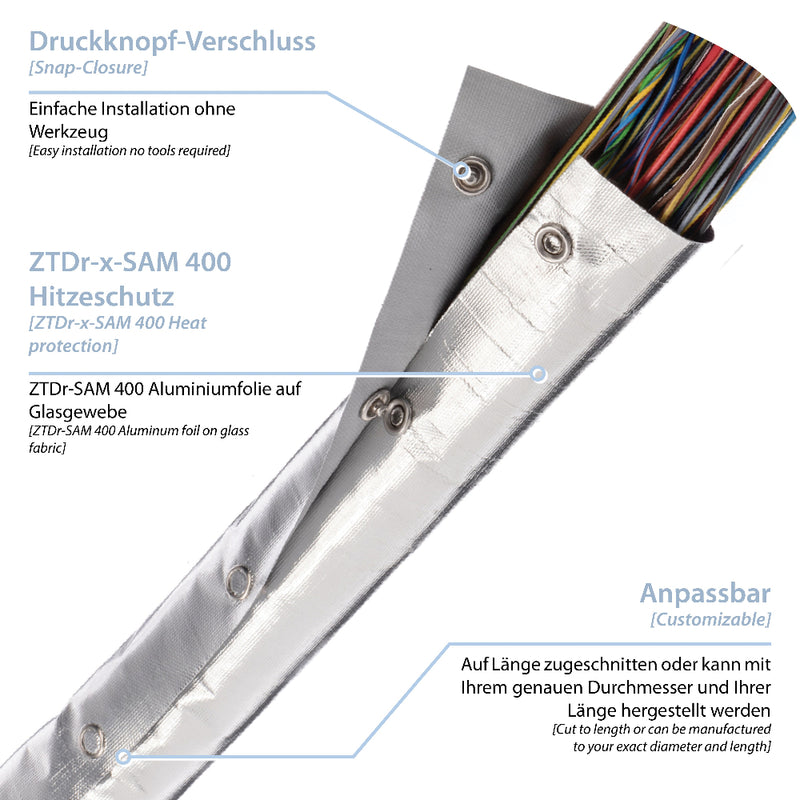

Der ZTDr-X-SAM 400 bietet eine zuverlässige Lösung für Hitzeschutz und Kabelschutz in thermisch anspruchsvollen Anwendungsbereichen. Er besteht aus einer Aluminiumfolie, die mit ZT Flex-HT 260 Silikonkleber auf ein E-Glasgewebe laminiert ist. Die grau beschichtete Rückseite sorgt für zusätzliche Widerstandsfähigkeit. Dank der rostfreien Edelstahl-Druckknöpfe lässt sich der Schutzschlauch werkzeuglos montieren und flexibel kürzen – ideal für die Nachrüstung in bereits bestehenden Systemen.

Das Material bietet eine dauerhafte Temperaturbeständigkeit von bis zu 250°C und hält kurzfristig sogar 270°C aus. Der definierte Betriebstemperaturbereich reicht von -50°C bis 250°C. Neben der thermischen Isolierung überzeugt der ZTDr-X-SAM 400 mit hoher Abriebfestigkeit und Beständigkeit gegen industrielle Medien. Der Schutzschlauch ist in Durchmessern von 16 bis 100mm erhältlich; auf Wunsch sind auch Sonderformen und kundenspezifische Varianten realisierbar.



Materialspezifikation

ZTDr-x-SAM_400_Ansicht_1
ZTDr-x-SAM_400_Ansicht_2
ZTDr-x-SAM_400_Detail_1
ZTDr-x-SAM_400_Ansicht_3

Vorteile

  • Hochwertiger Hitzeschutz und zuverlässiger Kabelschutz bis 250°C (kurzzeitig bis 270°C)
  • Wiederverwendbare, verschließbare Konstruktion für flexible Nutzung
  • Werkzeuglose Montage durch Edelstahl-Druckknöpfe
  • Individuelle Längenanpassung möglich

Anwendungsbereiche

  • Automobil- und Nutzfahrzeugindustrie
  • Maschinen- und Anlagenbau
  • Elektro- und Kabelschutzlösungen
