ZTDr-x-SAM-500, Hitzegeschirmte Kabelbündelung

Aluminiumfolie auf Glasgewebe mit Druckknopf-Verschluss zur strukturierten Abschirmung gegen Wärmeeinwirkung.

Materialspezifikation: sam 500

Wählen Sie Produktoptionen

Teilenummer:

Datenblatt drucken
Vollständige Details anzeigen

Überblick

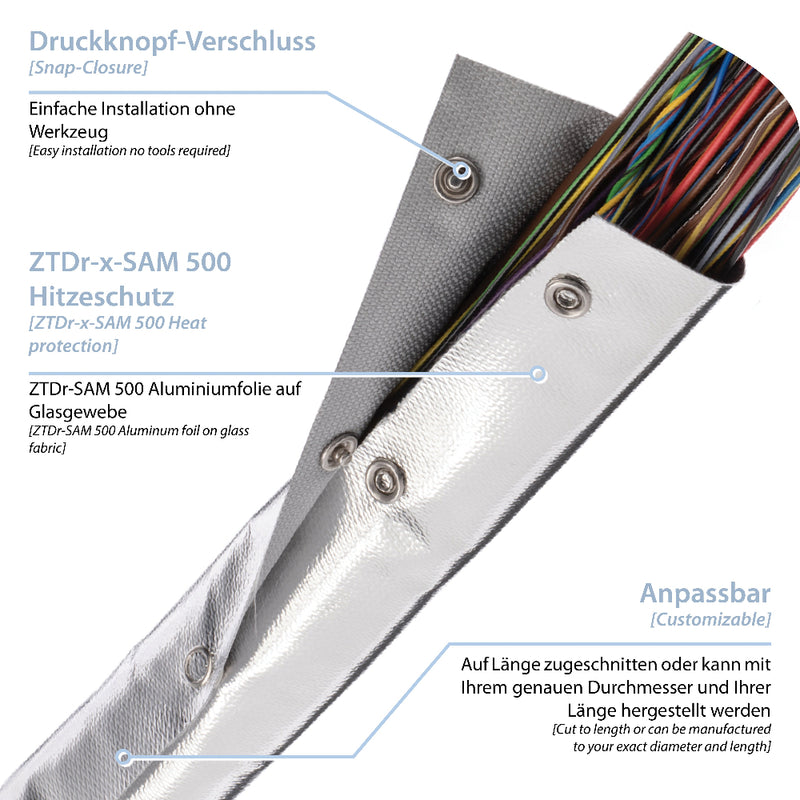

ZTDr-x-SAM500_Info
Vorteile
  • Dauerhafter Hitzeschutz und zuverlässiger Kabelschutz bis 250°C
  • Hohe Abriebfestigkeit bei gleichzeitiger Flexibilität
  • Beständig gegen gängige industrielle Medien
  • Werkzeuglose Montage mit Edelstahl-Druckknöpfen
Anwendungsbereiche
  • Kabelschutz in thermisch extrem belasteten Maschinenkomponenten
  • Automobiltechnik, insbesondere Motorraum- und Leitungsbündelung
  • Elektro- und Steuerungssysteme unter hoher Hitzebelastung

AL-Folie mit ZT Flex-HT 260-Silikonkleber auf E-Glasgewebe kaschiert, Rückseite grau. Einsatz-Dauertemperatur bis max. 250°C. In verschiedenen Durchmessern und verschiedenen Verschlusssystemen erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen.

Der ZTDr-X-SAM 500 ist ein robuster Schutzschlauch für den dauerhaften Hitzeschutz und sicheren Kabelschutz in stark beanspruchten industriellen Umgebungen. Das Material besteht aus aluminiumbeschichtetem E-Glasgewebe, das mit einem speziell entwickelten ZT Flex-HT 260 Silikonkleber laminiert ist. Die Edelstahl-Druckknöpfe ermöglichen eine werkzeuglose Montage sowie eine flexible und passgenaue Verlegung, auch bei begrenztem Bauraum.

Der Schlauch bietet eine dauerhafte Temperaturbeständigkeit bis 250°C und hält kurzzeitig Belastungen bis zu 270°C stand. Der definierte Betriebstemperaturbereich liegt zwischen -50°C und 250°C. Die Materialkombination schützt effektiv vor thermischer Belastung, bietet eine ausgezeichnete Abriebfestigkeit und ist resistent gegen Öle, Fette, AdBlue und Bremsflüssigkeit. Verfügbar in Durchmessern von 16 bis 100 mm; kundenspezifische Sonderformen können auf Anfrage realisiert werden.



Materialspezifikation

ZTDr-x-SAM_500_Ansicht_1
ZTDr-x-SAM_500_Ansicht_2
ZTDr-x-SAM_500_Detail_1
ZTDr-x-SAM_500_Ansicht_3

Vorteile

  • Dauerhafter Hitzeschutz und zuverlässiger Kabelschutz bis 250°C
  • Hohe Abriebfestigkeit bei gleichzeitiger Flexibilität
  • Beständig gegen gängige industrielle Medien
  • Werkzeuglose Montage mit Edelstahl-Druckknöpfen

Anwendungsbereiche

  • Kabelschutz in thermisch extrem belasteten Maschinenkomponenten
  • Automobiltechnik, insbesondere Motorraum- und Leitungsbündelung
  • Elektro- und Steuerungssysteme unter hoher Hitzebelastung
