ZTN-x-GP-05-B, Kabelbündelung

PVC-Ummantelung 0,5 mm mit Reißverschluss zur robusten und nachrüstbaren Leitungsführung.

Materialspezifikation: gp 05

Teilenummer: 7462

Wählen Sie Produktoptionen

Datenblatt drucken
Vollständige Details anzeigen

Überblick

ZTN-x-GP-05-B_Info
Vorteile
  • Reißverschluss (N-Verschluss) für wartungsfreundliche Schließung
  • Weiche, selbstverlöschende PVC-Folie, cadmiumfrei
  • Beständig gegen Abrieb, UV, Flüssigkeiten und Ozon
  • Temperaturbereich –40°C bis +105°C
  • Für Ø 20–100 mm; Sonderkonfektion auf Anfrage
Anwendungsbereiche
  • Verkabelung in modularen oder dynamischen Systemen
  • Steuerungseinheiten mit Zugangserfordernis
  • Fahrzeugtechnik und industrielle Automatisierung
  • Kabelschutz mit gelegentlichem Wartungsbedarf

Weiche PVC-Folie, 0,5 mm, selbstverlöschend, cadmiumfrei, Einsatz-Dauertemperatur bis max. 105°C. In verschiedenen Durchmessern und auch mit Überlappung erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen, Robotik, Energie, Strom und Versorgung.

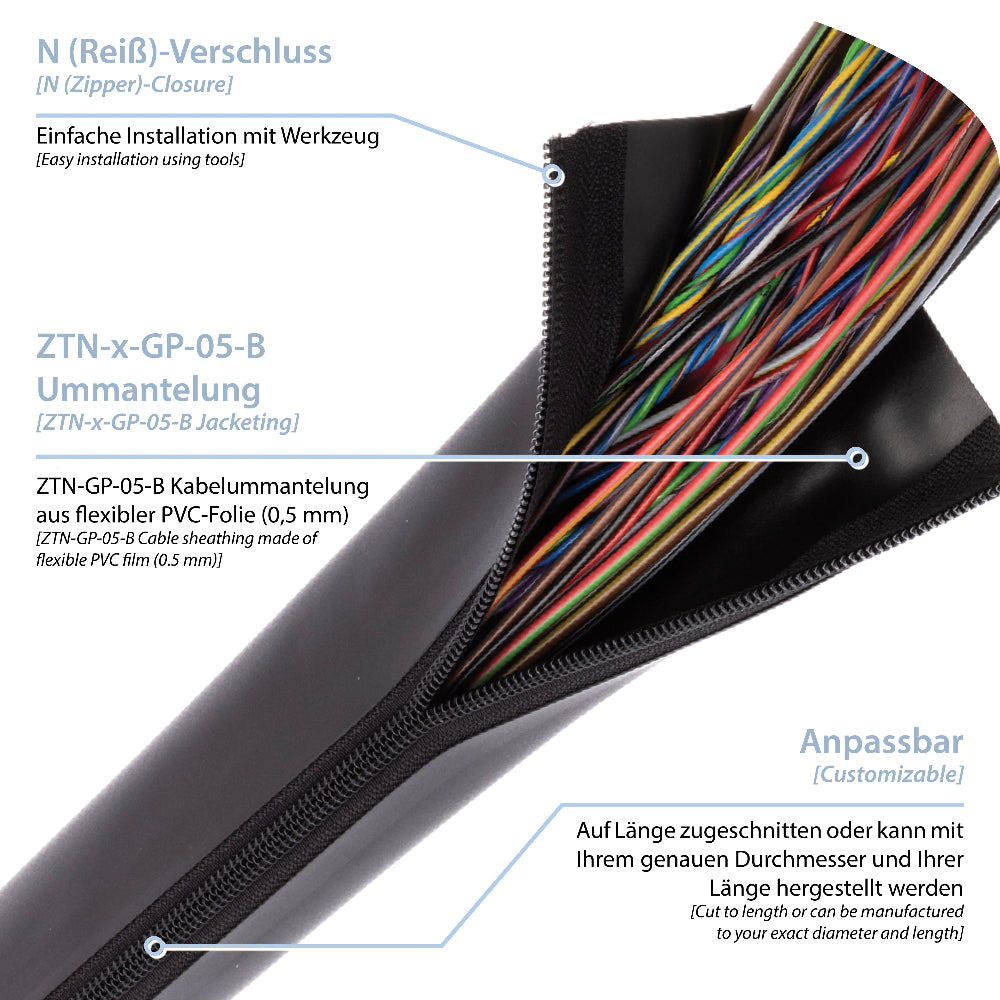

ZTN-GP-05-B ist eine geschlossene Kabelummantelung mit integriertem N-Verschluss (Reißverschlussprinzip), die sich ideal für nachträgliche Installationen eignet. Die Ummantelung besteht aus flexibler, selbstverlöschender und cadmiumfreier PVC-Folie und schützt zuverlässig gegen mechanische Beanspruchung, Flüssigkeiten, UV-Strahlung und Ozon.

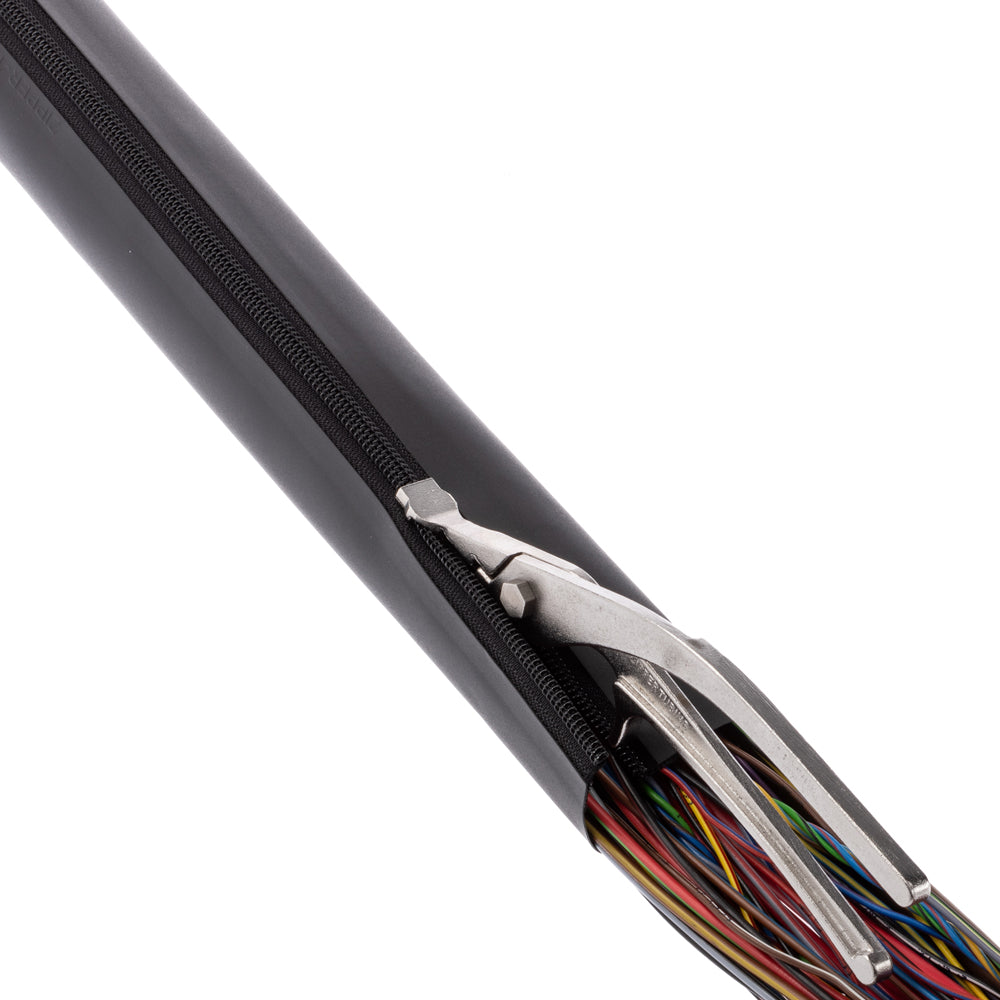

Der N-Verschluss ermöglicht eine sichere, wiederverwendbare Schließung, die mit einfachem Werkzeug montiert werden kann. ZTN-GP-05-B eignet sich für Kabeldurchmesser von 20 bis 100 mm und einen Einsatztemperaturbereich von –40°C bis +105°C. Sondergrößen und Varianten mit vordefinierter Länge sind auf Anfrage lieferbar.

Diese Variante ist besonders für Wartungsbereiche, modulare Systeme und dynamische Anwendungen konzipiert.



Materialspezifikation

ZTN-x-GP-05-B_Ansicht_1
ZTN-x-GP-05-B_Ansicht_2
ZTN-x-GP-05-B_Detail_1
ZTN-x-GP-05-B_Ansicht_5

Vorteile

  • Reißverschluss (N-Verschluss) für wartungsfreundliche Schließung
  • Weiche, selbstverlöschende PVC-Folie, cadmiumfrei
  • Beständig gegen Abrieb, UV, Flüssigkeiten und Ozon
  • Temperaturbereich –40°C bis +105°C
  • Für Ø 20–100 mm; Sonderkonfektion auf Anfrage

Anwendungsbereiche

  • Verkabelung in modularen oder dynamischen Systemen
  • Steuerungseinheiten mit Zugangserfordernis
  • Fahrzeugtechnik und industrielle Automatisierung
  • Kabelschutz mit gelegentlichem Wartungsbedarf
