ZTN-X-SH-1/63-B, Kabelbündelung mit EMI-Abschirmung

Durch Aluminiumfolien-Laminierung auf dem Tubing Typ GPs/63, wird eine vollflächige HF-Abschirmung mit UL-Zulassung erreicht. Selbstverlöschend, cadmiumfrei, Einsatz-Dauertemperatur bis max. 105°C. In verschiedenen Durchmessern und auch mit Überlappung erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen, Robotik, Energie, Strom und Versorgung.

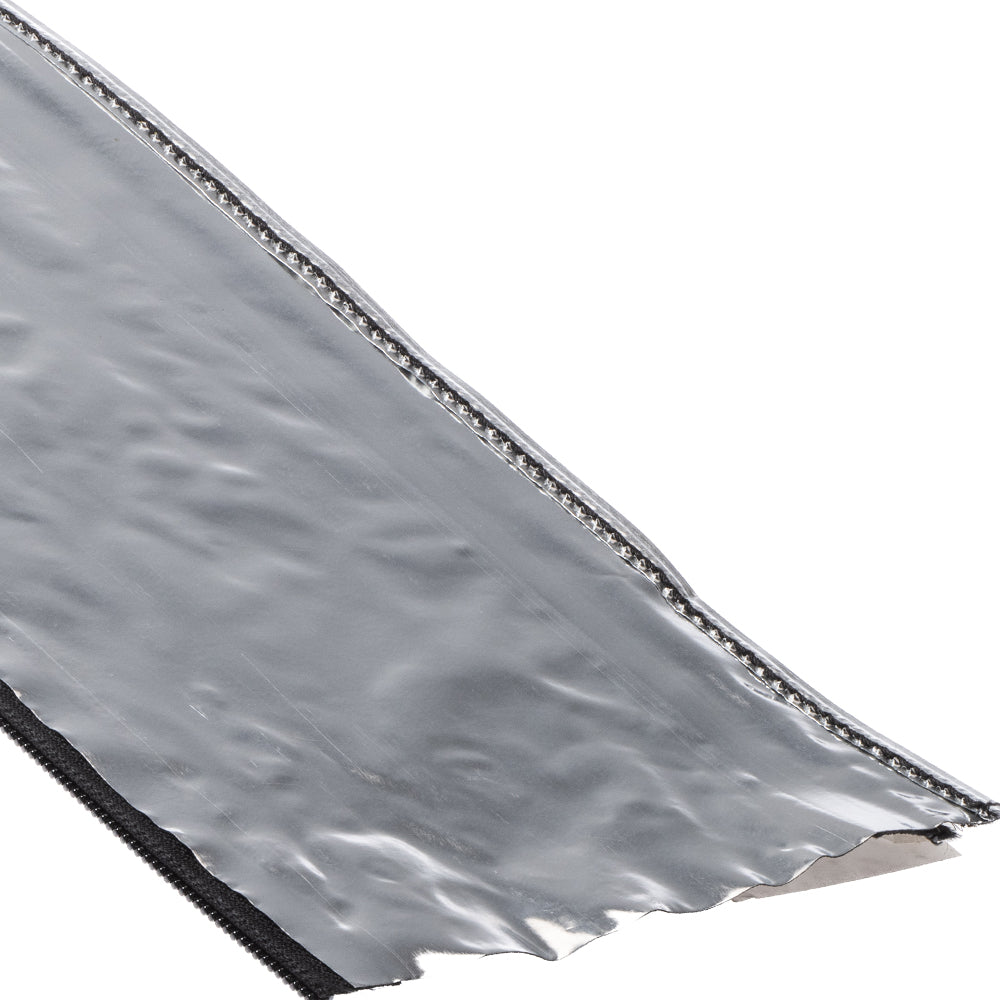

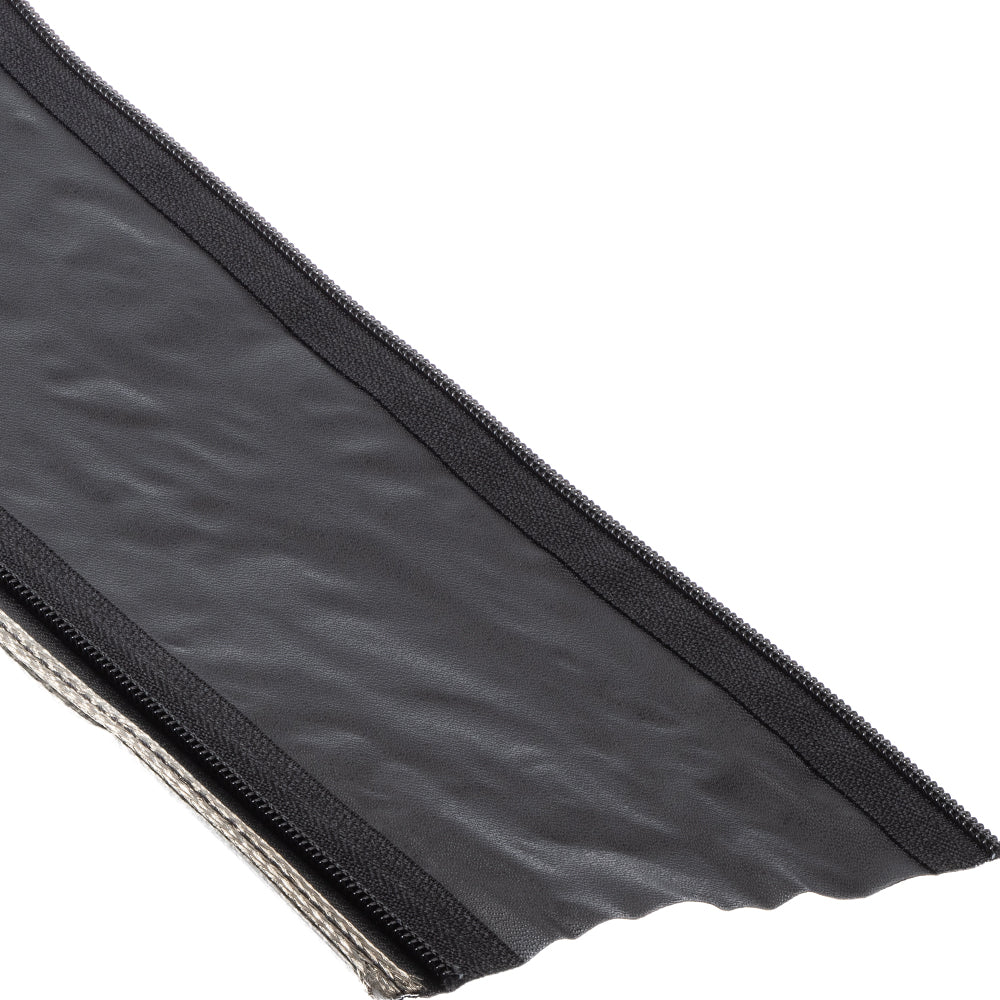

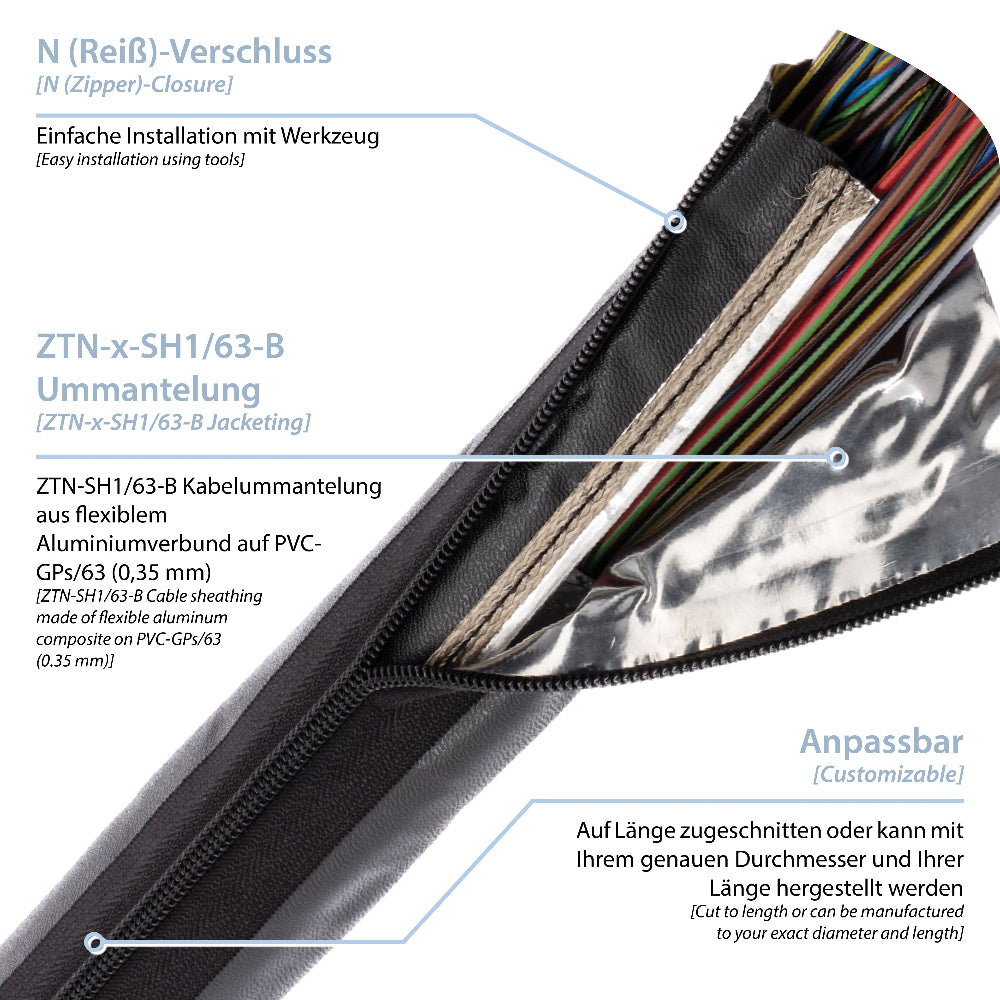

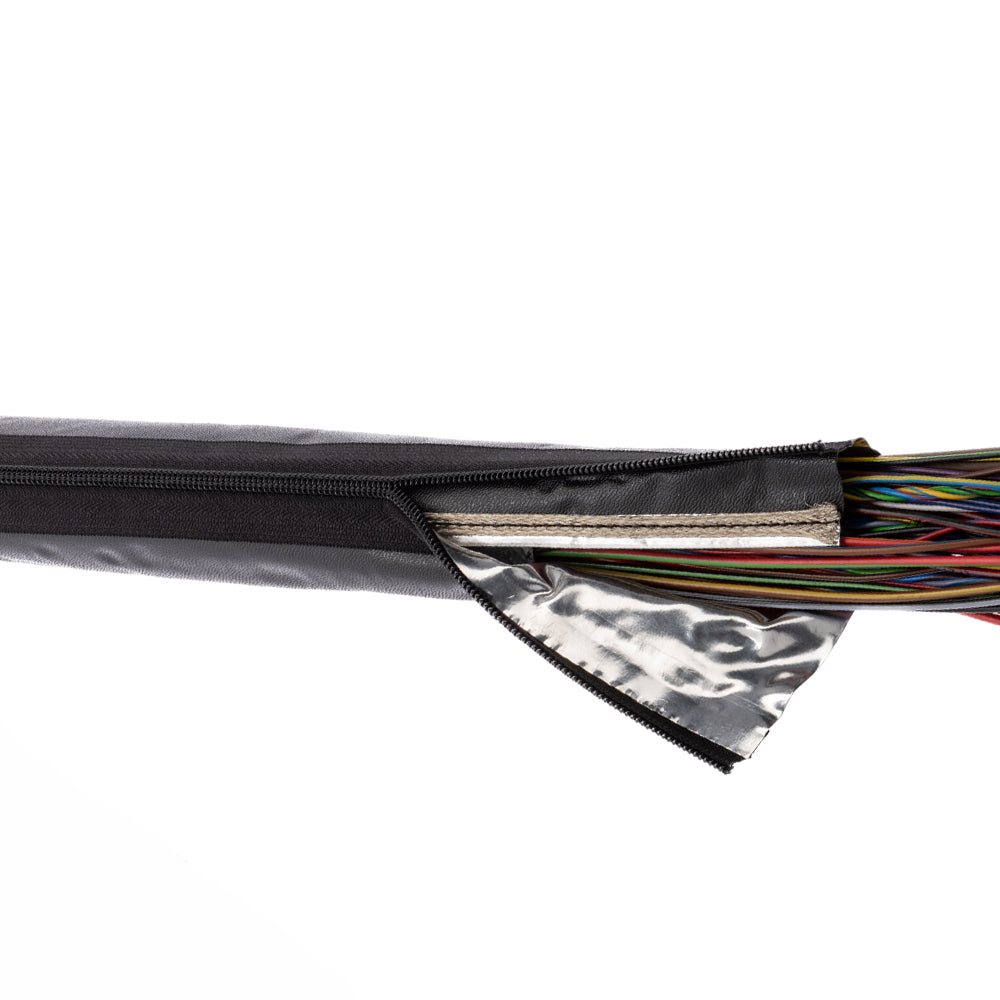

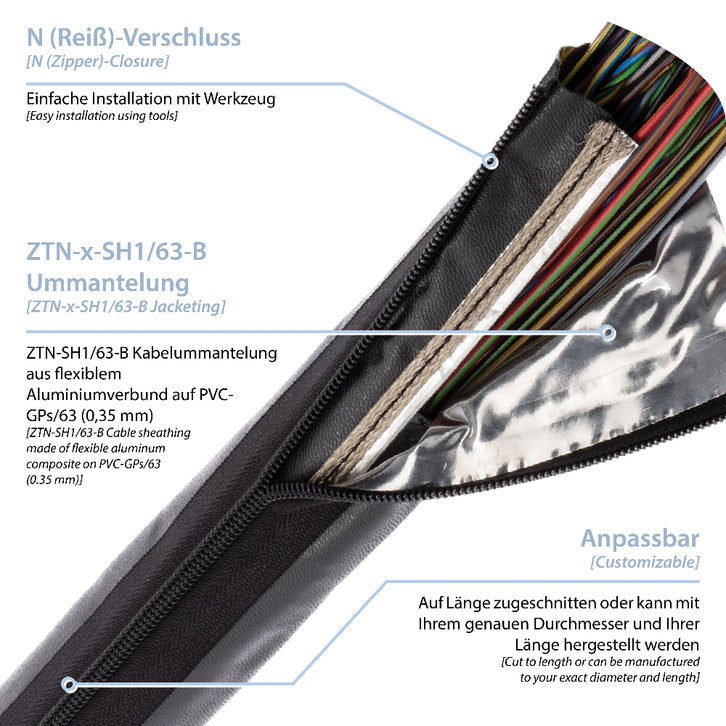

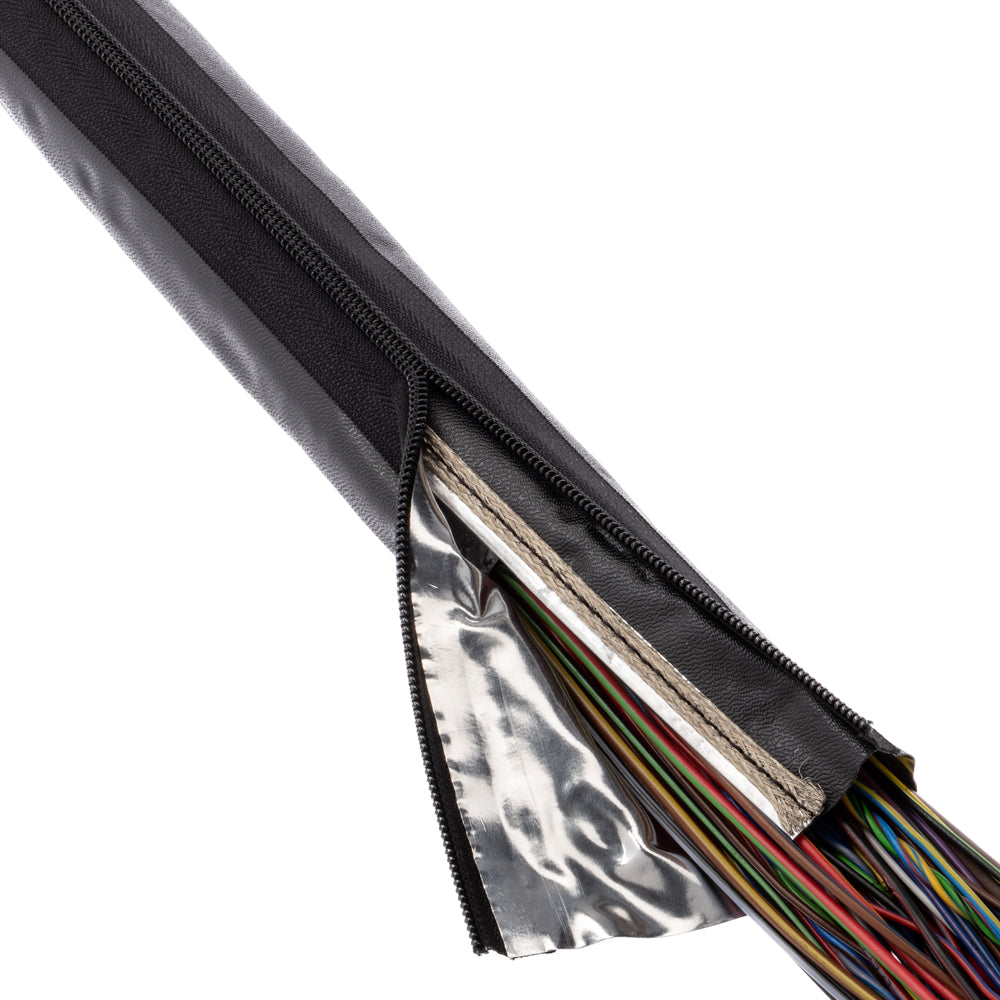

ZTN-SH1-63-B ist eine robuste EMV-Abschirmung zur Reduktion von EMI-, RFI- und EMF-Störungen in elektrischen und elektronischen Systemen. Die Konstruktion kombiniert eine weiche, selbstverlöschende PVC-Ummantelung des Typs GPs/63 mit einer vollflächigen Aluminiumfolie. Eine durchgehende Kupferlitze ist in die Überlappung eingearbeitet und ermöglicht eine sichere Erdung gemäß EMV-Richtlinien.

Die äußere Schicht des Schlauchs bietet nicht nur eine zuverlässige Hochfrequenz-Abschirmung, sondern ist auch beständig gegen UV-Strahlung, Ozon und Verrottung. Die innere Aluminiumlage sorgt für eine gleichmäßige, vollflächige EMV-Abschirmung über den gesamten Umfang. Die gesamte Bauweise entspricht UL-Standards (UL File # E38368).

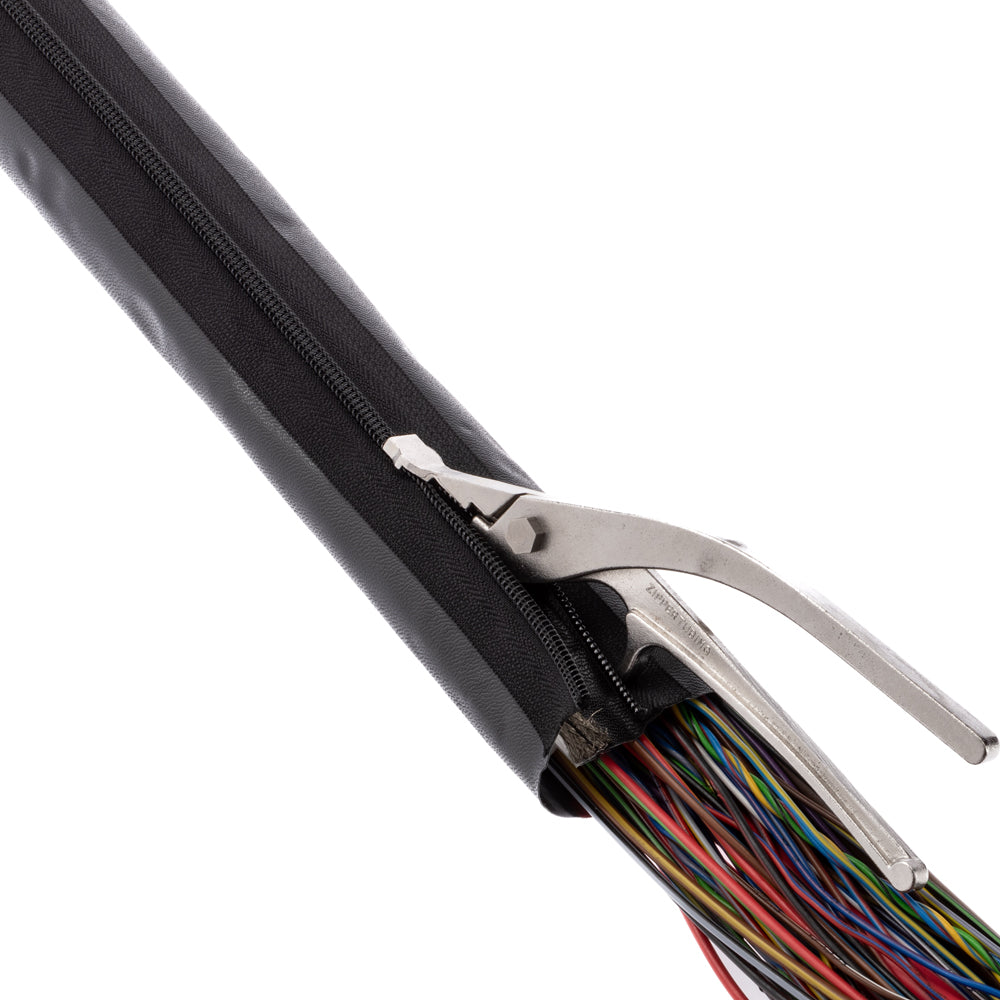

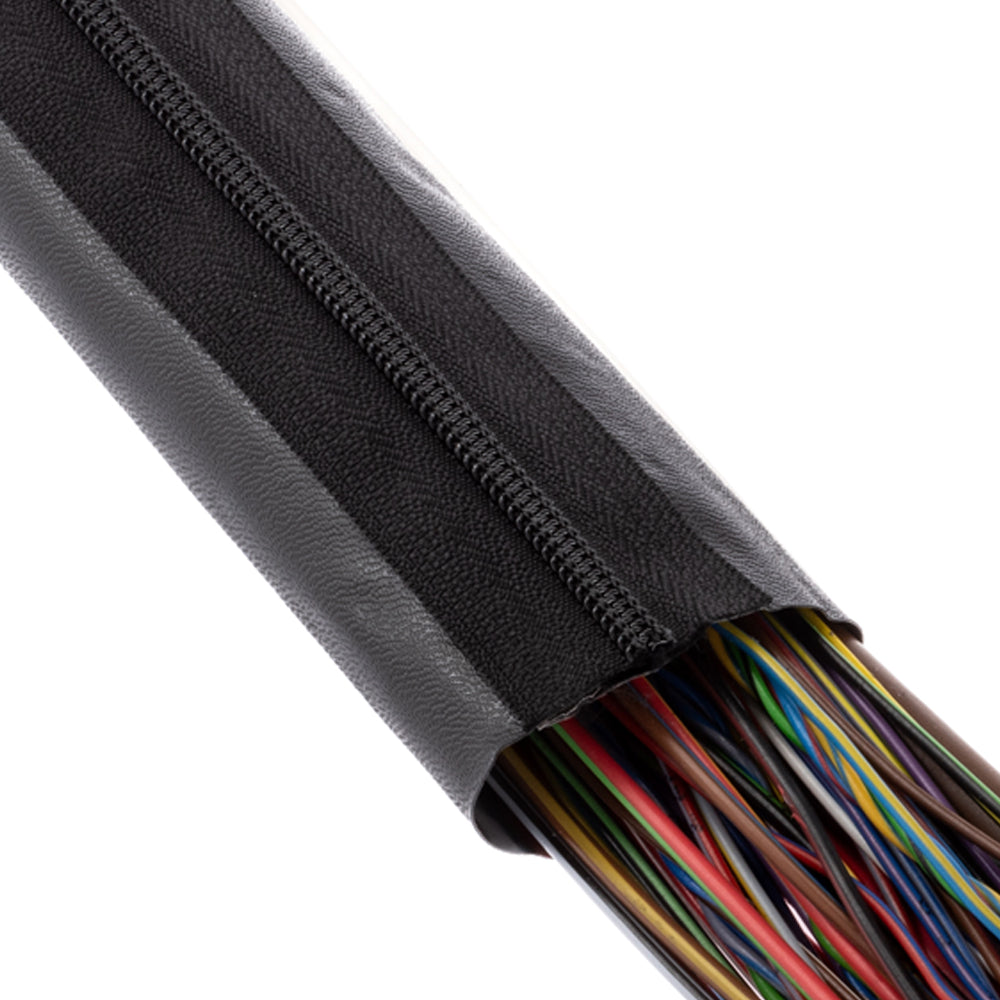

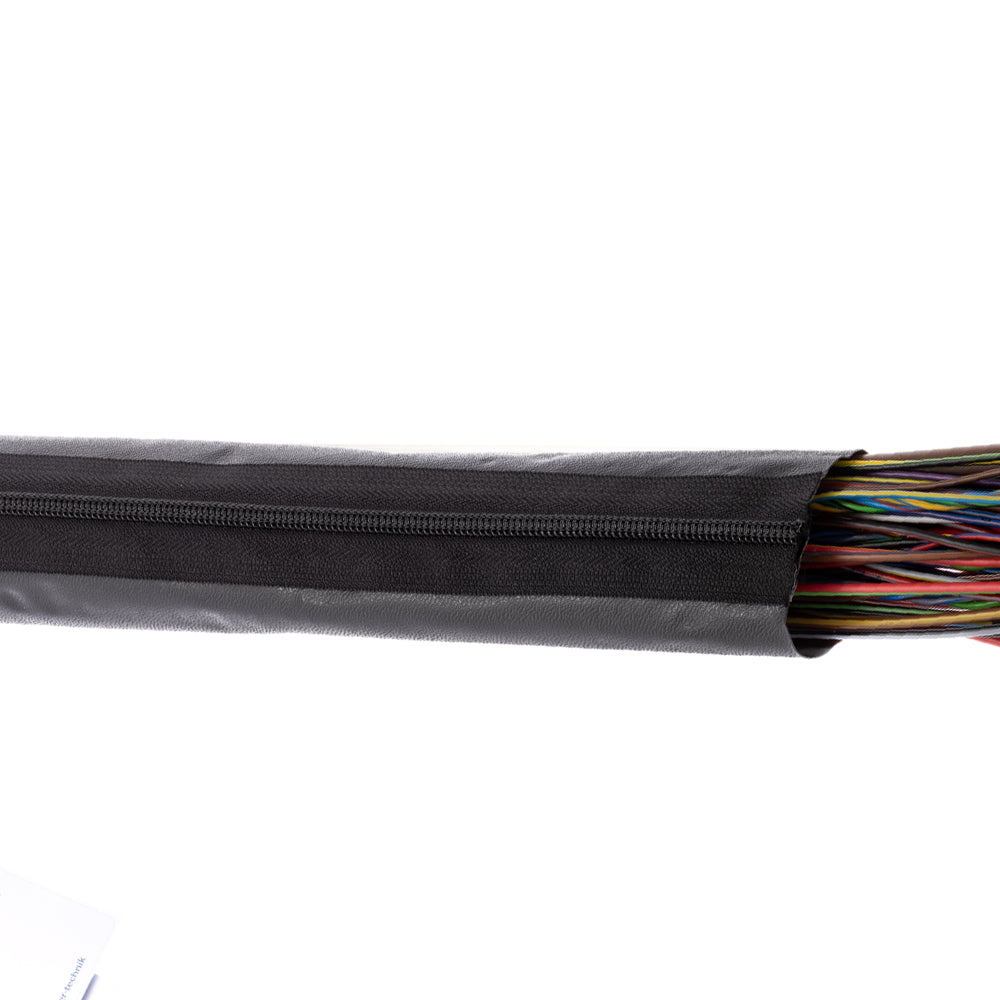

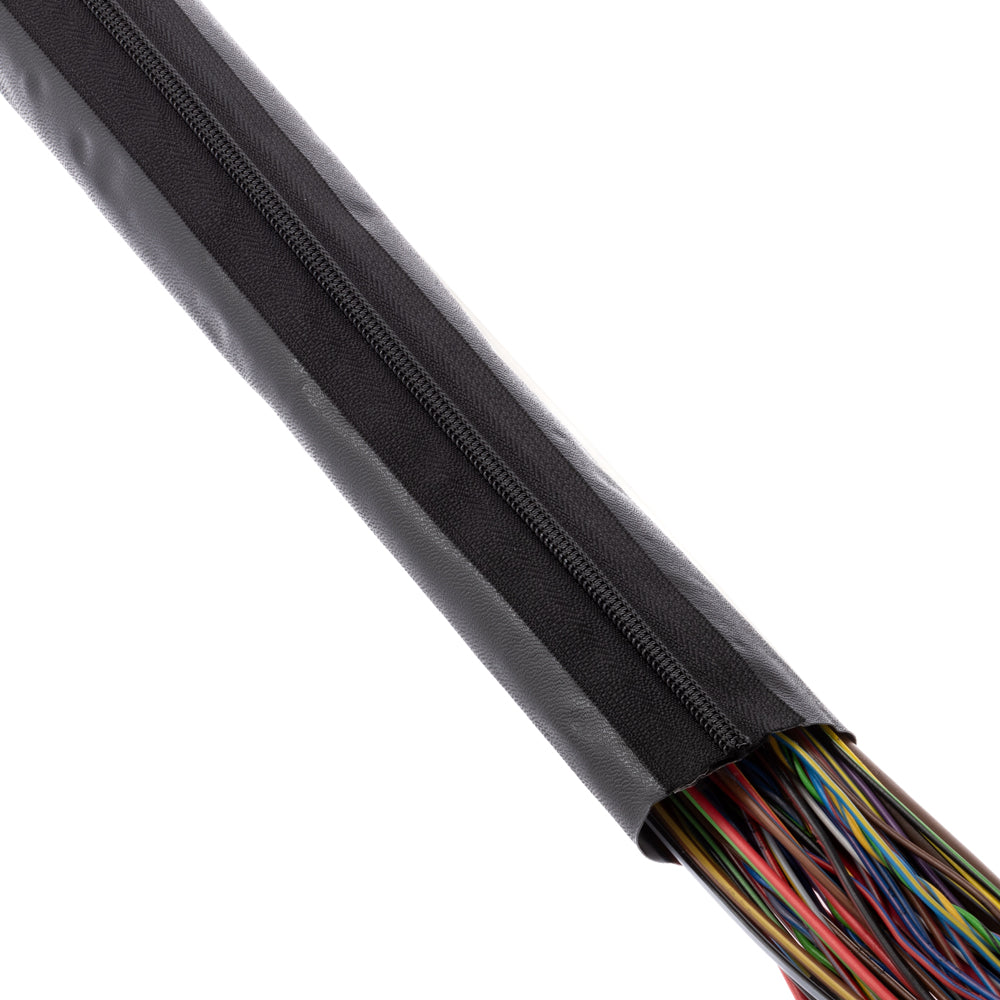

Der ZTN-SH1-63-B ist mit einem robusten Reißverschluss-Verschlusssystem ausgestattet. Die Montage erfolgt mit einfachem Werkzeug und ist mehrfach wiederholbar – auch bei bereits installierten Kabelsträngen. Diese Variante eignet sich besonders für statische oder schwach bewegte Anwendungen, bei denen der Zugriff auf die Kabel regelmäßig erforderlich ist.

Erhältlich ist die Lösung in Durchmessern von 20 bis 100 mm. Sondergrößen und modifizierte Längen sind auf Anfrage lieferbar. Der Betriebstemperaturbereich liegt zwischen –30°C und +105°C.
