ZTN-X-SHX 2/GP-05-B, Kabelbündelung mit EMI-Abschirmung

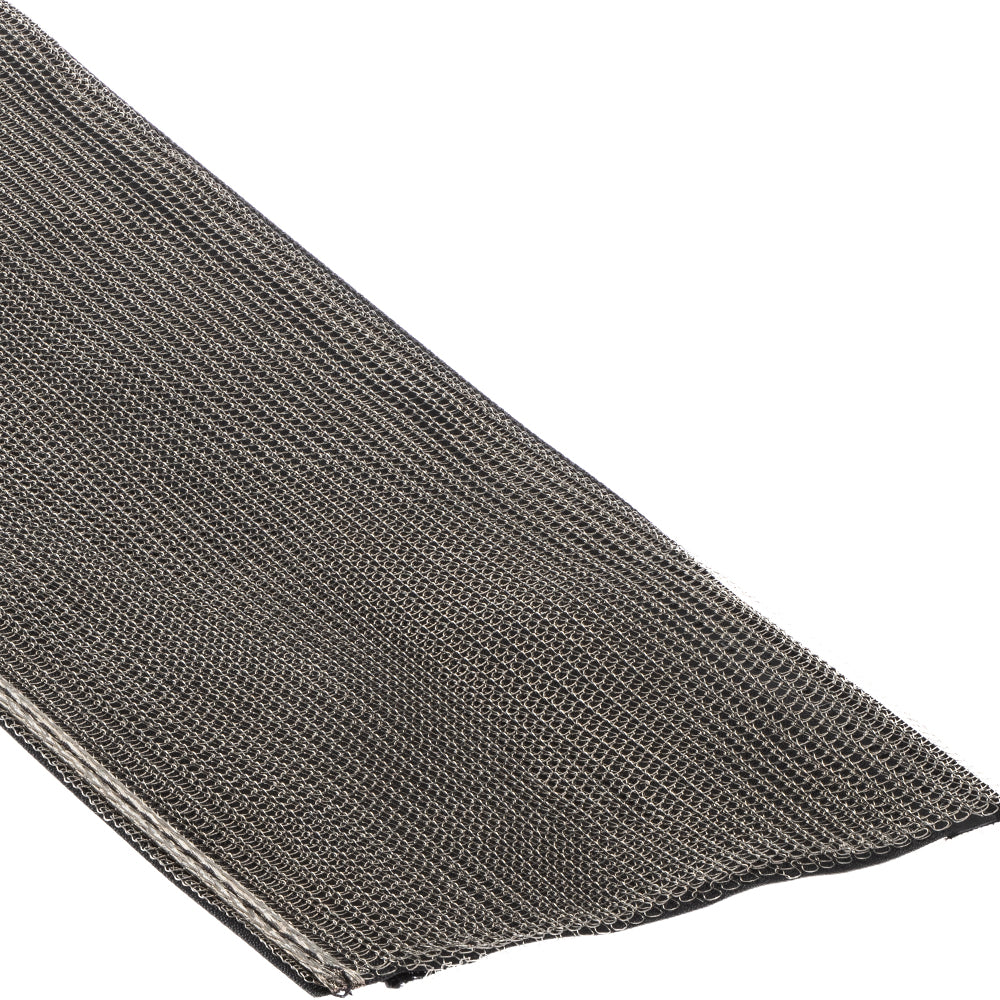

HF- Abschirmung aus zwei lagigem, verzinnten Kupferdrahtgestrick und durchgehender Erdungslitze. Weiche PVC-Folie, 0,5 mm, selbstverlöschend, cadmiumfrei, Einsatz-Dauertemperatur bis max. 105°C. In verschiedenen Durchmessern, mit verschiedenen Trägerfolien und auch mit Überlappung erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen, Robotik, Energie, Strom und Versorgung.

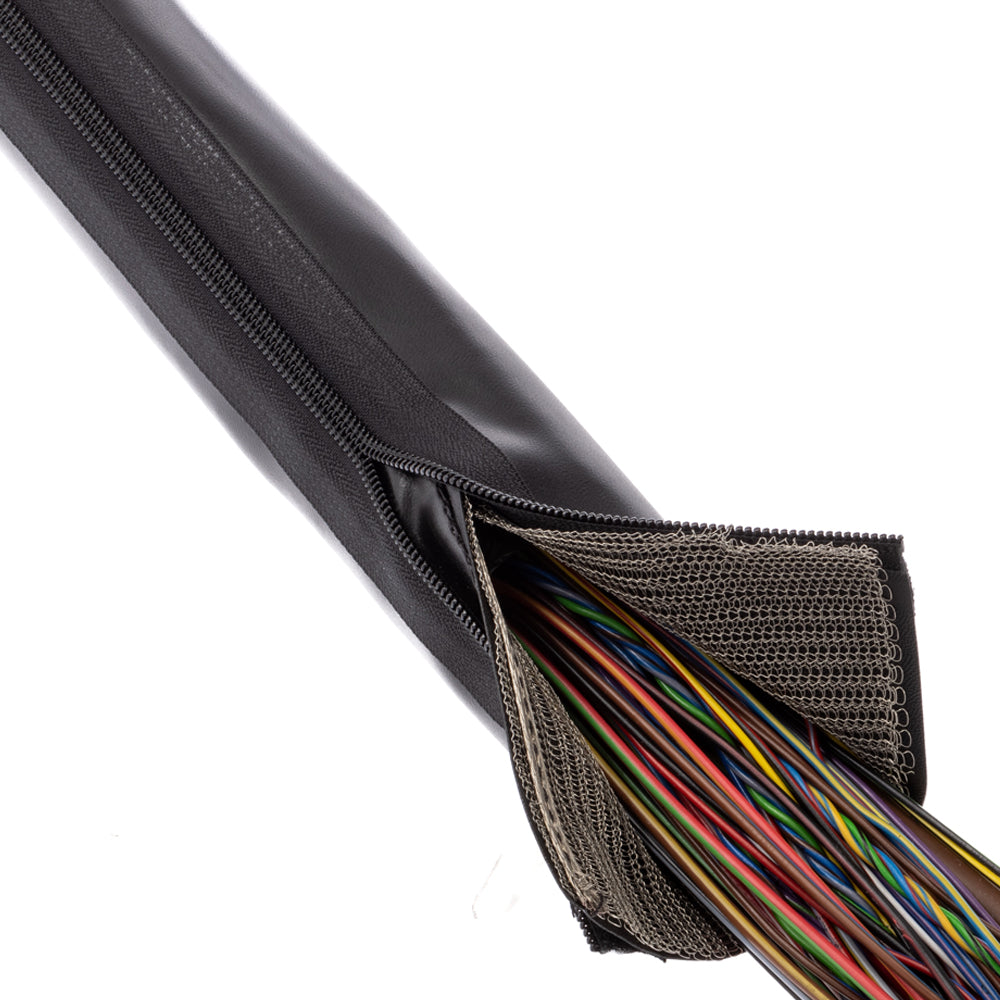

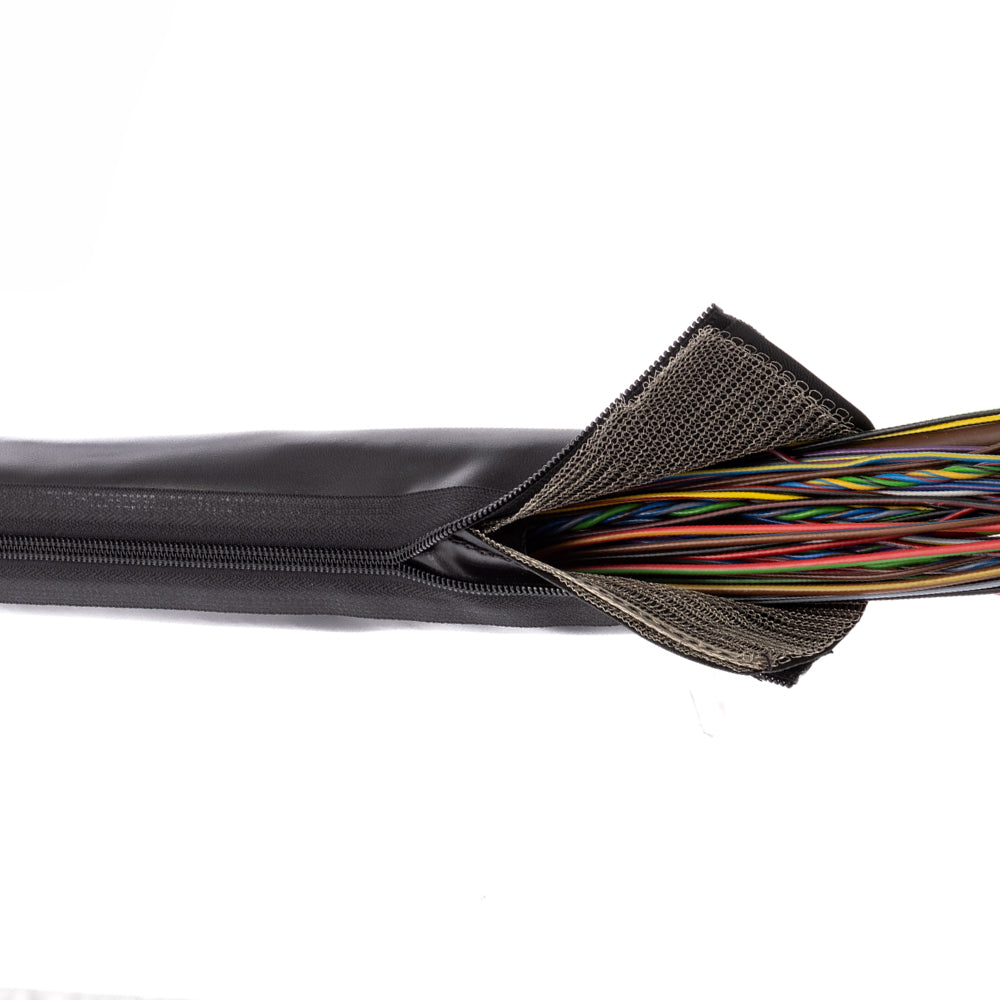

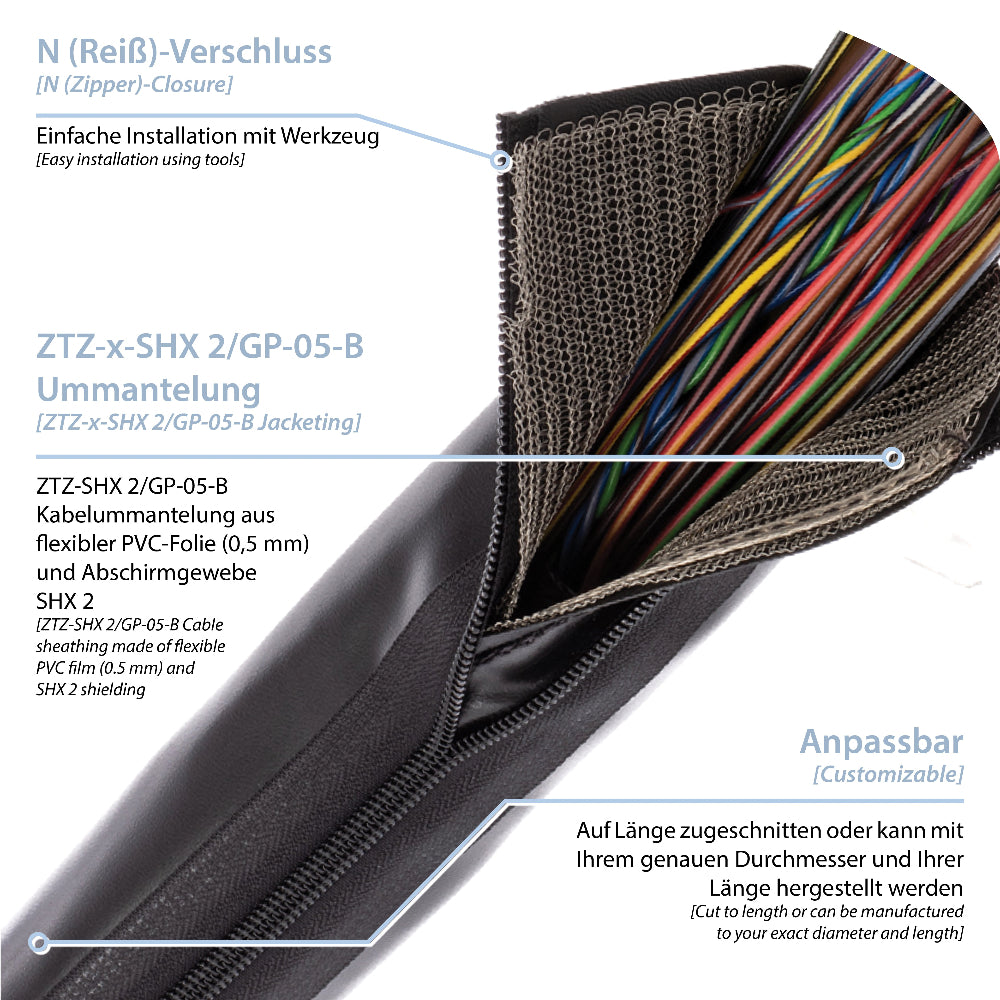

ZTN-SHX2/GP-05-B-OL ist eine flexible Hochfrequenz-Abschirmung für industrielle Anwendungen mit erhöhten Anforderungen an elektromagnetische Verträglichkeit (EMV). Der Aufbau kombiniert einen doppellagigen Geflechtschlauch aus verzinntem Kupferdraht (Ø 0,2 mm) mit einer weichen, selbstverlöschenden GP-05-PVC-Ummantelung. Eine durchgehende Erdungslitze gewährleistet die sichere Ableitung von Störungen über den gesamten Kabelverlauf.

Das Kupfergestrick bietet eine effektive Abschirmwirkung im Frequenzbereich von 100 kHz bis 1 GHz mit Dämpfungswerten von bis zu 80 dB. Die Ummantelung ist beständig gegenüber mechanischer Beanspruchung, UV-Strahlung, Ozon und vielen Industriemedien. Der Temperaturbereich reicht von –40°C bis +105°C.

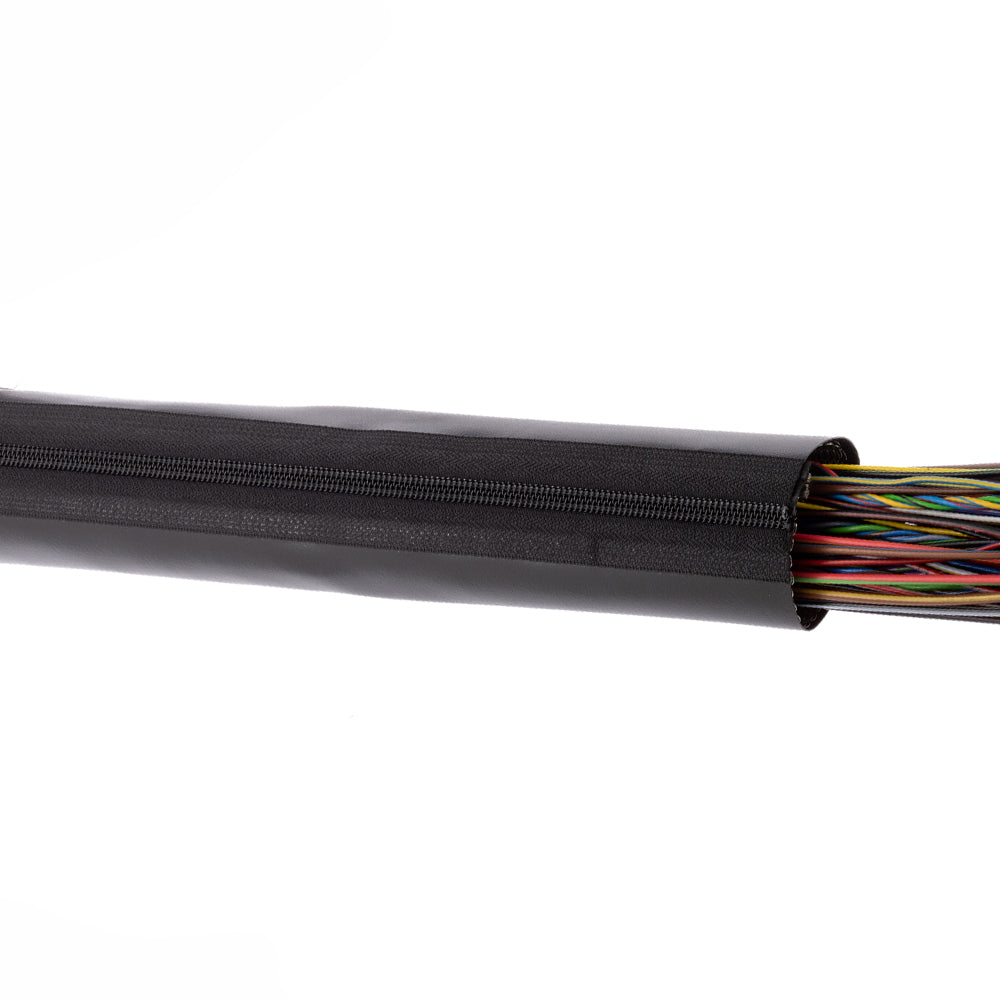

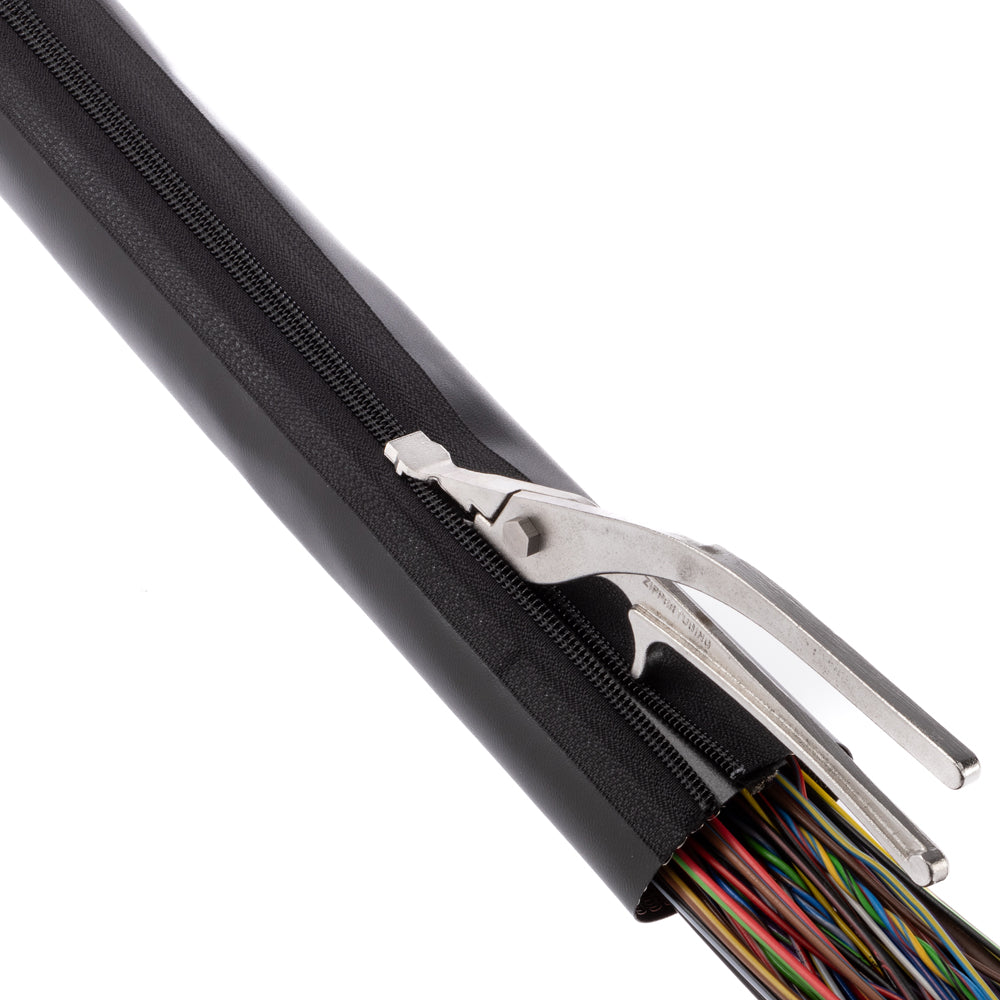

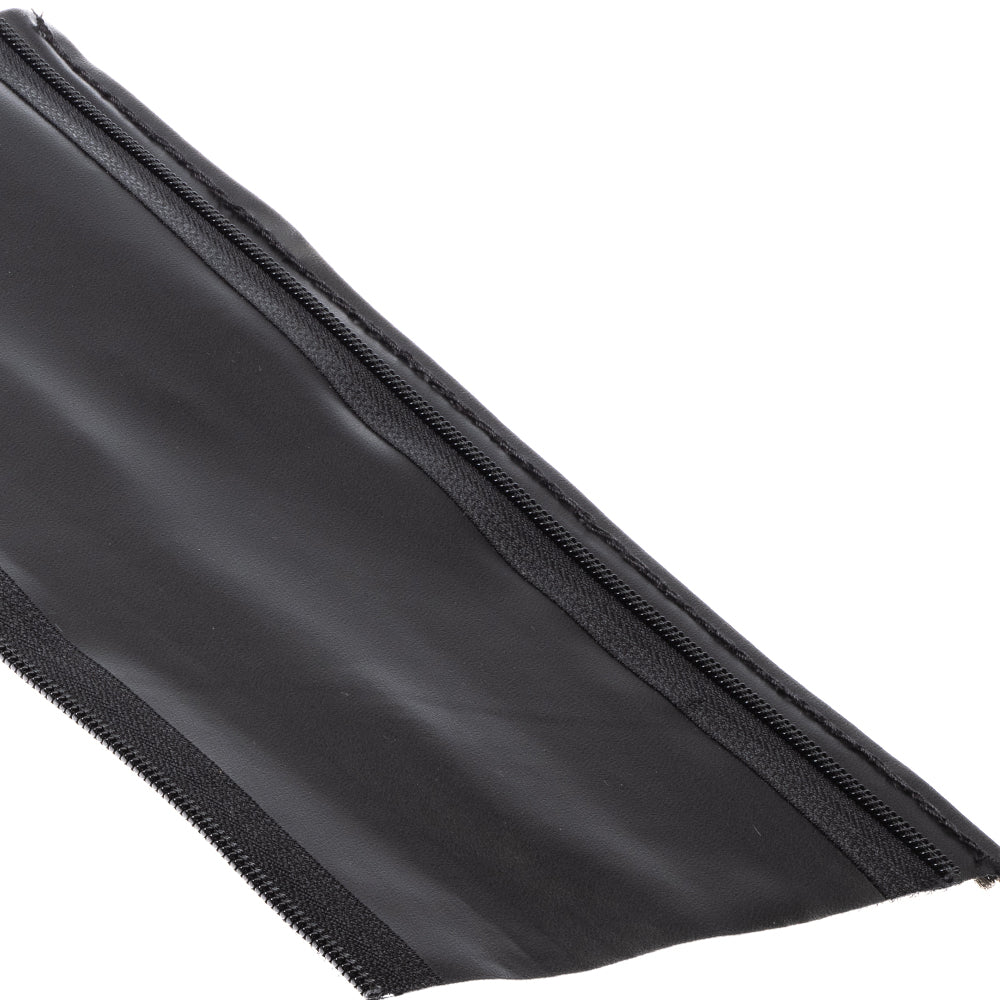

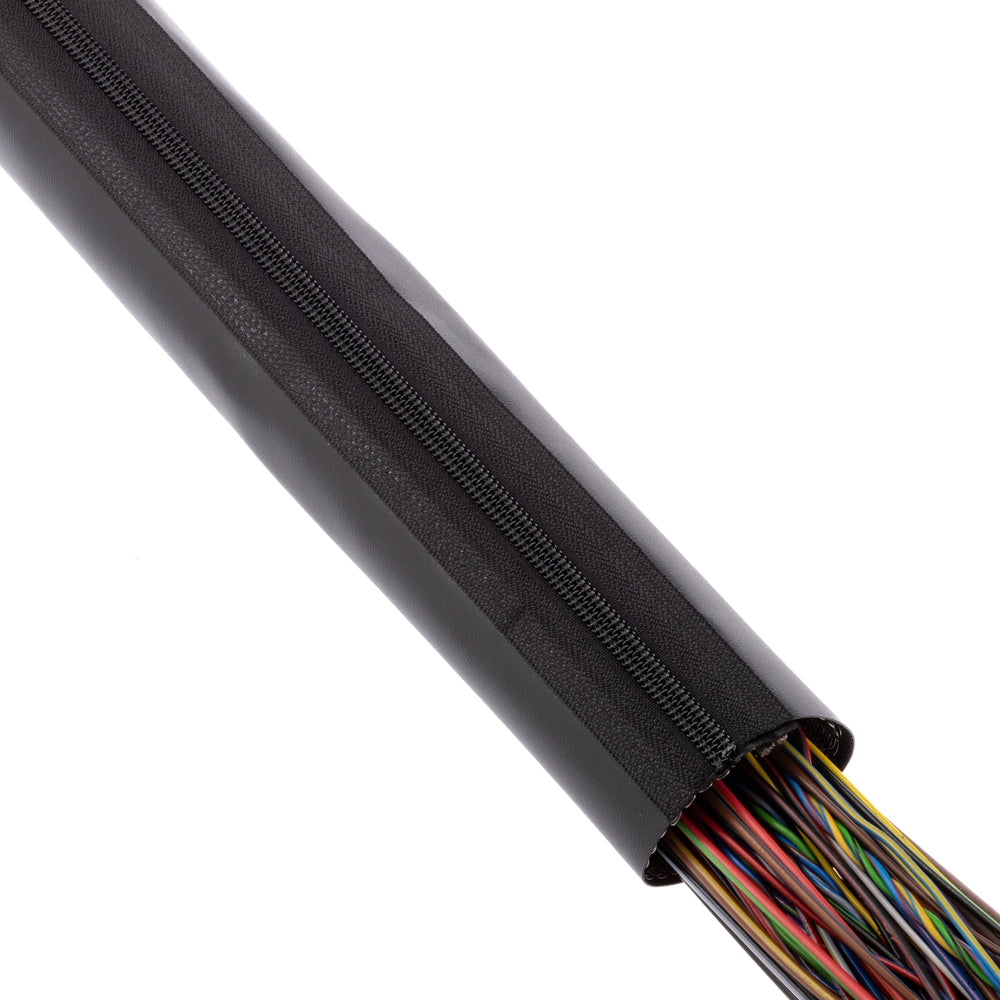

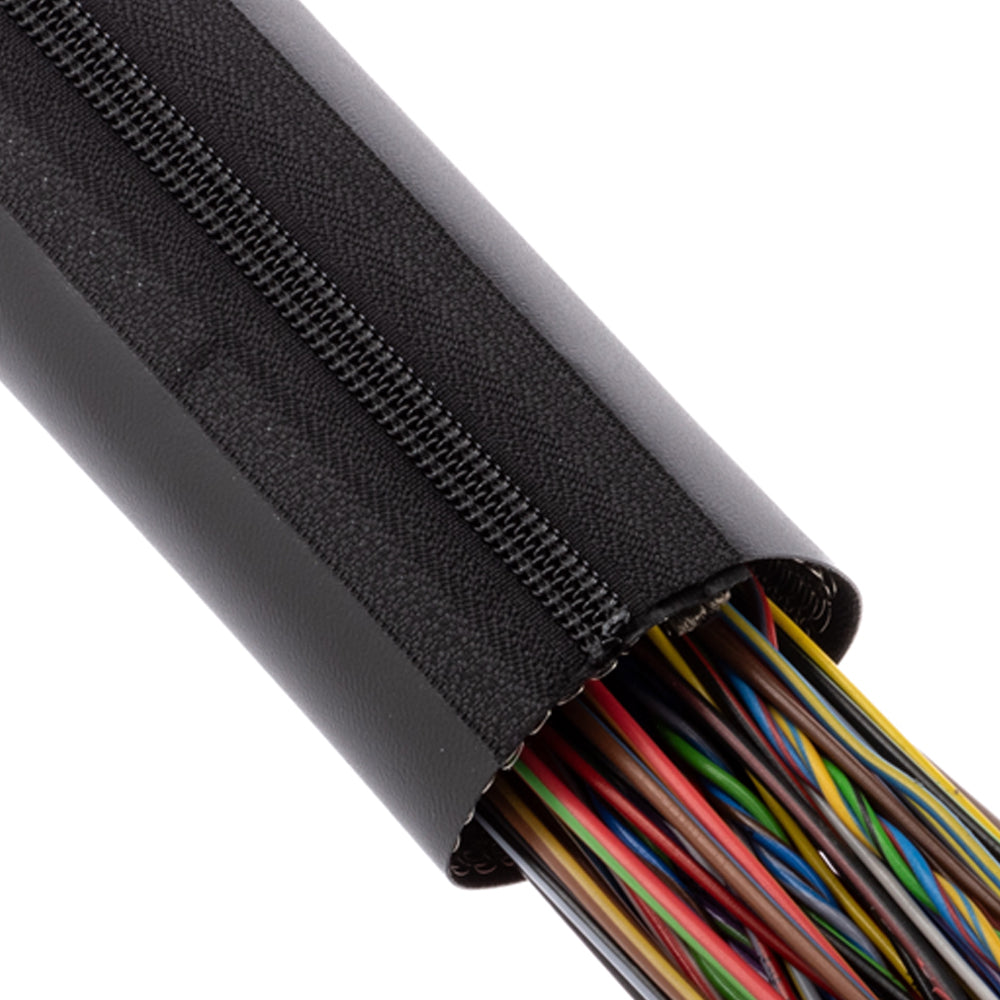

Die Variante ZTN-SHX2-GP-05-B-OL ist mit einem robusten Reißverschluss-Verschlusssystem ausgestattet. Die Montage erfolgt mithilfe einfacher Werkzeuge und kann bei Bedarf mehrfach wiederholt werden – ideal für Installationen, bei denen gelegentlicher Zugriff erforderlich ist.

Das Produkt ist in Durchmessern von 20 bis 100 mm erhältlich. Sonderlängen oder modifizierte Varianten sind auf Anfrage verfügbar.
