ZTZ-x-SH-1/63-B, Kabelbündelung mit EMI-Abschirmung

Aluminiumverbund auf PVC-GPs/63 mit Z-Verschluss zur schnellen Installation einer leitfähigen HF-Abschirmung

Materialspezifikation: sh1 laminat

Teilenummer: 0159

Wählen Sie Produktoptionen

Datenblatt drucken
Vollständige Details anzeigen

Überblick

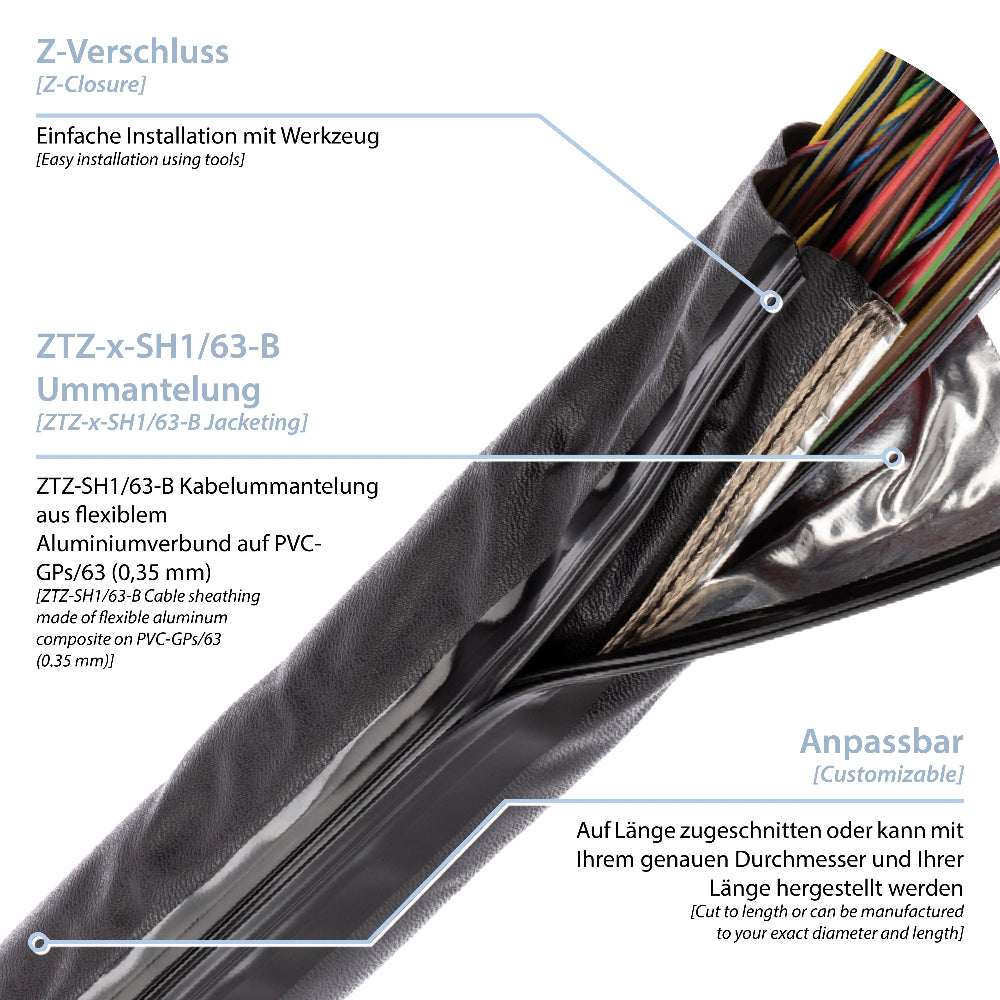

ZTZ-x-SH1-63-B_Info
Vorteile
  • Vollflächige EMV-Abschirmung gegen EMI, RFI und EMF
  • Außenmantel aus GPs/63 mit kaschierter Aluminiumfolie
  • Integrierte Kupferlitze für durchgehende Erdung
  • Stabiler Z-Verschluss (extrudiert) für dauerhafte Schließung
  • Temperaturbereich –30<°C bis +105°C
  • UV-, ozon- und alterungsbeständig
  • Durchmesserbereich 20–100 mm, Sonderanfertigungen möglich
Anwendungsbereiche
  • Maschinen- und Anlagenbau mit dauerhaften Leitungsführungen
  • Elektrotechnische Systeme mit erhöhter Abschirmanforderung
  • EMV-konformer Kabelschutz in der Gebäude- und Energietechnik
  • Integrierte Signalverkabelung in Verteileranlagen
  • Rüstungsindustrie
  • Transport- und Infrastruktursysteme

Durch Aluminiumfolien-Laminierung auf dem Tubing Typ GPs/63, wird eine vollflächige HF-Abschirmung mit UL-Zulassung erreicht. Selbstverlöschend, cadmiumfrei, Einsatz-Dauertemperatur bis max. 105°C. In verschiedenen Durchmessern und auch mit Überlappung erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen, Robotik, Energie, Strom und Versorgung.

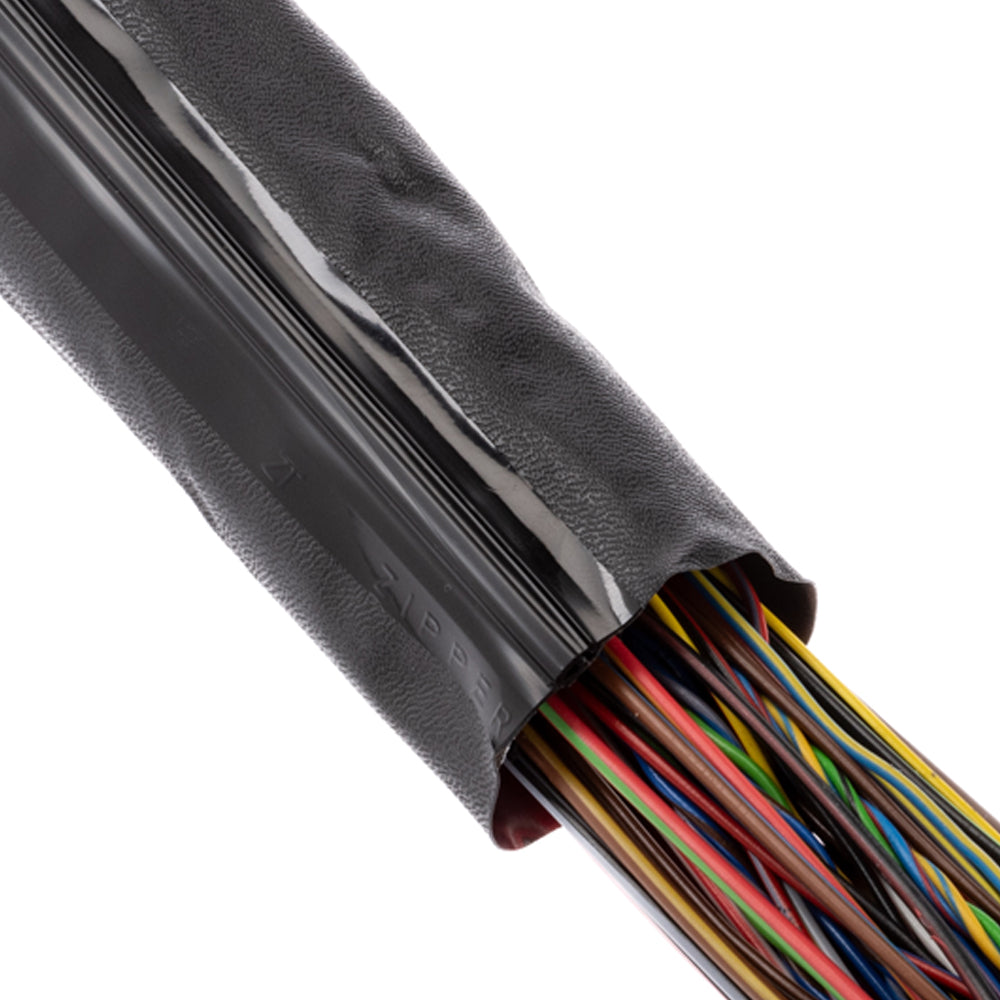

ZTZ-SH-1-63-B ist eine dauerhaft geschlossene EMV-Abschirmung für industrielle Kabelsysteme, bei denen eine mechanisch belastbare und beständige Lösung zur Reduktion elektromagnetischer Störungen (EMI, RFI, EMF) erforderlich ist. Der Aufbau kombiniert eine thermisch isolierende PVC-Ummantelung mit einer vollflächigen Aluminiumfolie zur Abschirmung. Eine eingenähte Kupferlitze gewährleistet die durchgehende Erdung der gesamten Installation.

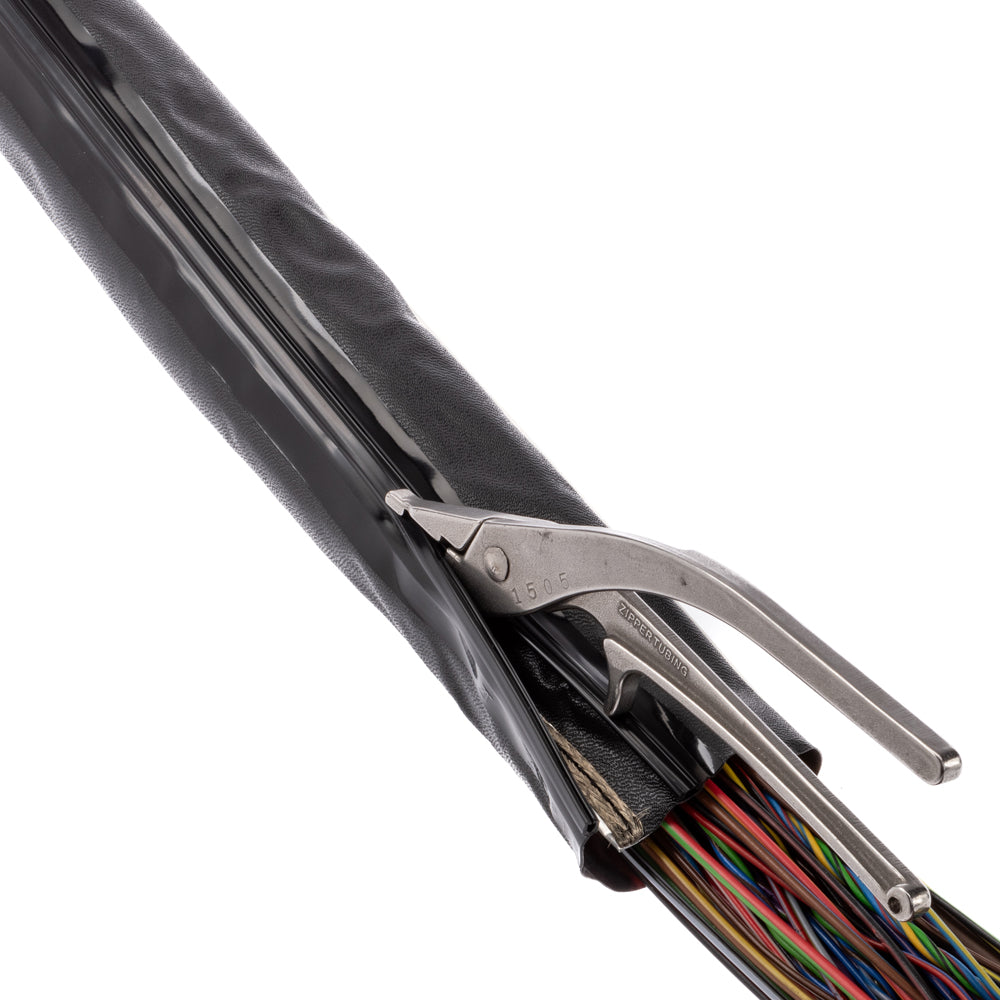

Die verwendete Außenlage entspricht der GPs/63-Spezifikation und erfüllt alle gängigen Anforderungen an elektromagnetische Verträglichkeit (EMV). Sie ist selbstverlöschend, UV-resistent, ozonbeständig und entspricht den UL-Vorgaben (UL File # E38368). Der Z-Verschluss aus extrudiertem PVC sorgt für eine dauerhafte Schließung, die bei Bedarf mit einfachem Werkzeug geöffnet und wiederverwendet werden kann.

ZTZ-SH-1-63-B ist ideal für fest verlegte Kabelstränge in rauen Umgebungen, bei denen ein stabiler Abschluss erforderlich ist und kein häufiger Zugriff notwendig ist. Die Abschirmung ist in Ø 20–100 mm verfügbar; Sondergrößen auf Anfrage.


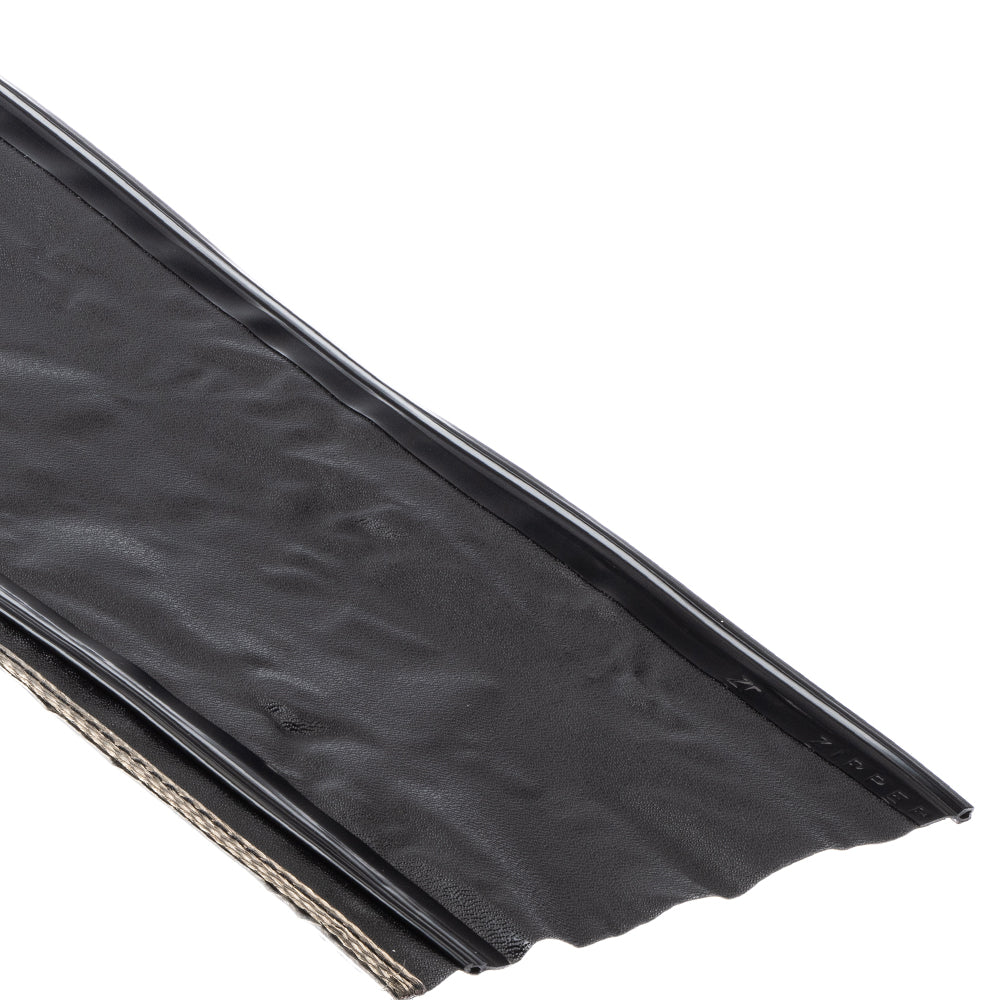

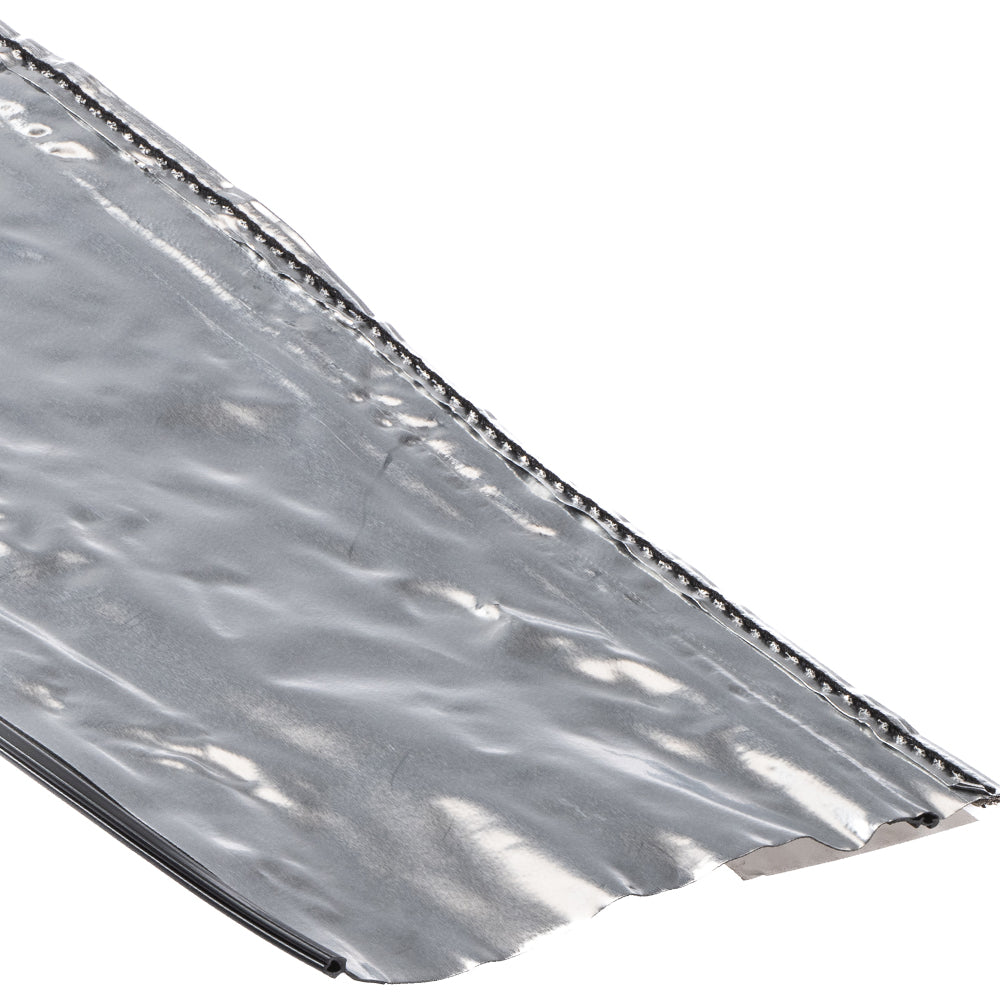

Materialspezifikation

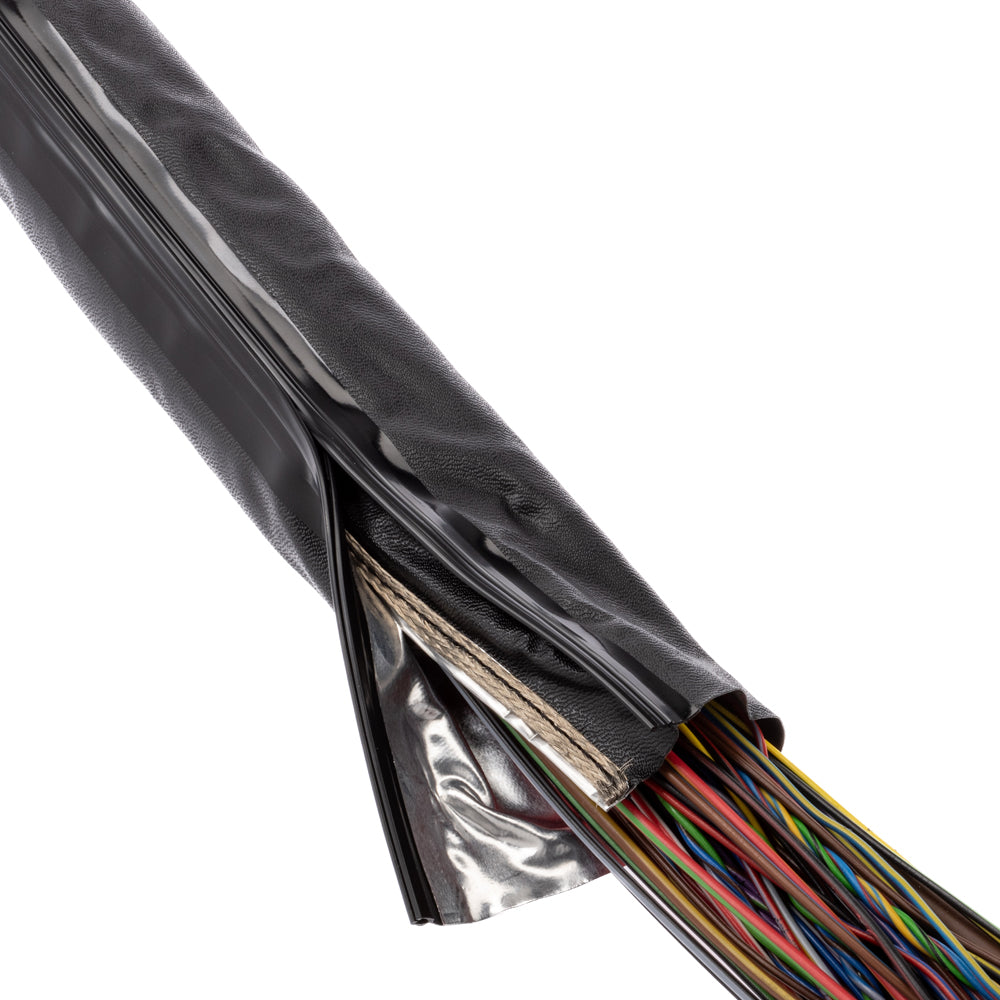

ZTZ-x-SH1-63-B_Ansicht_3

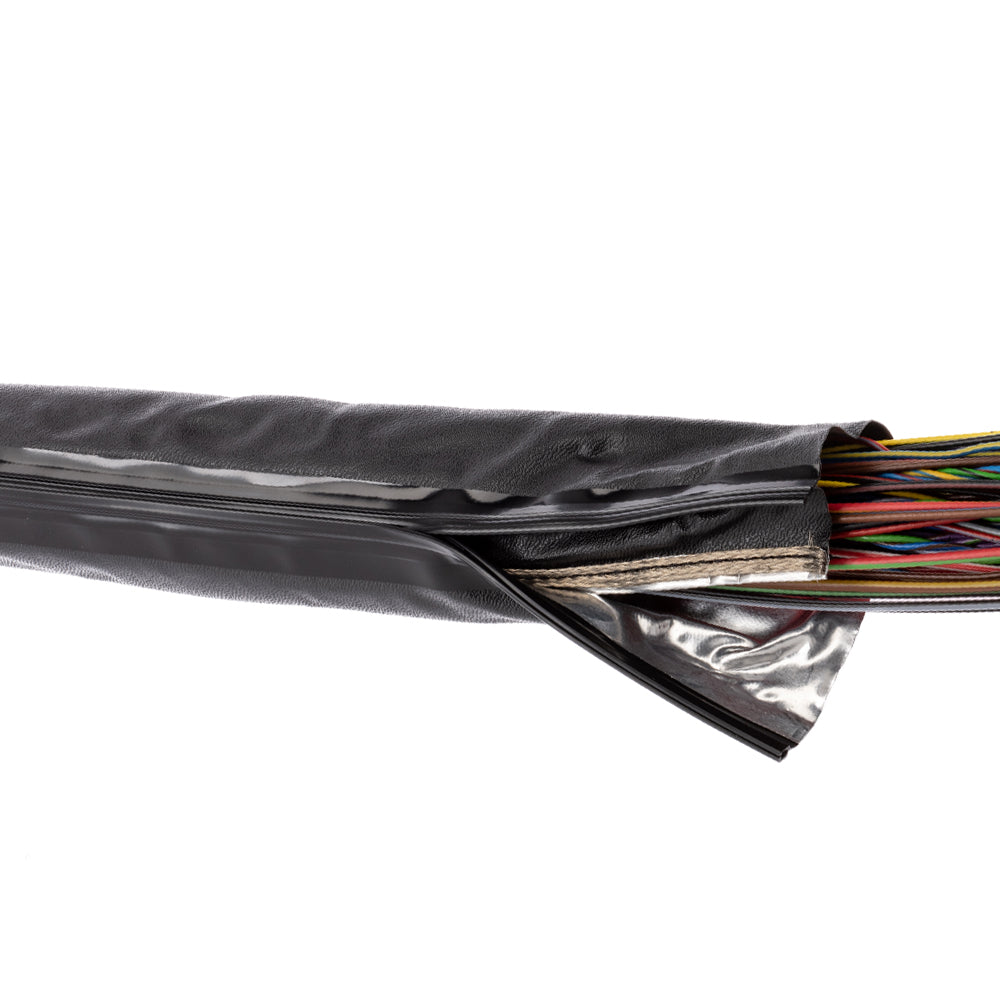

ZTZ-x-SH1-63-B_Ansicht_4

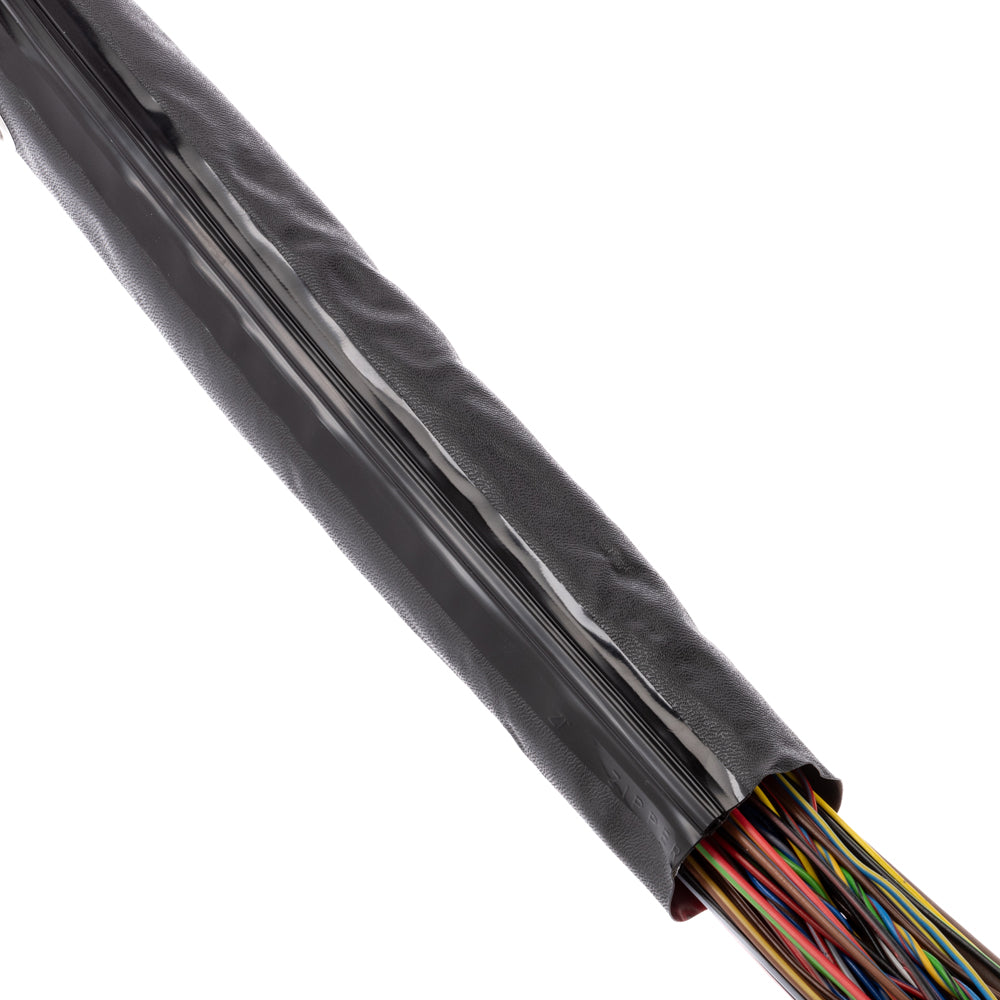

ZTZ-x-SH1-63-B_Ansicht_1

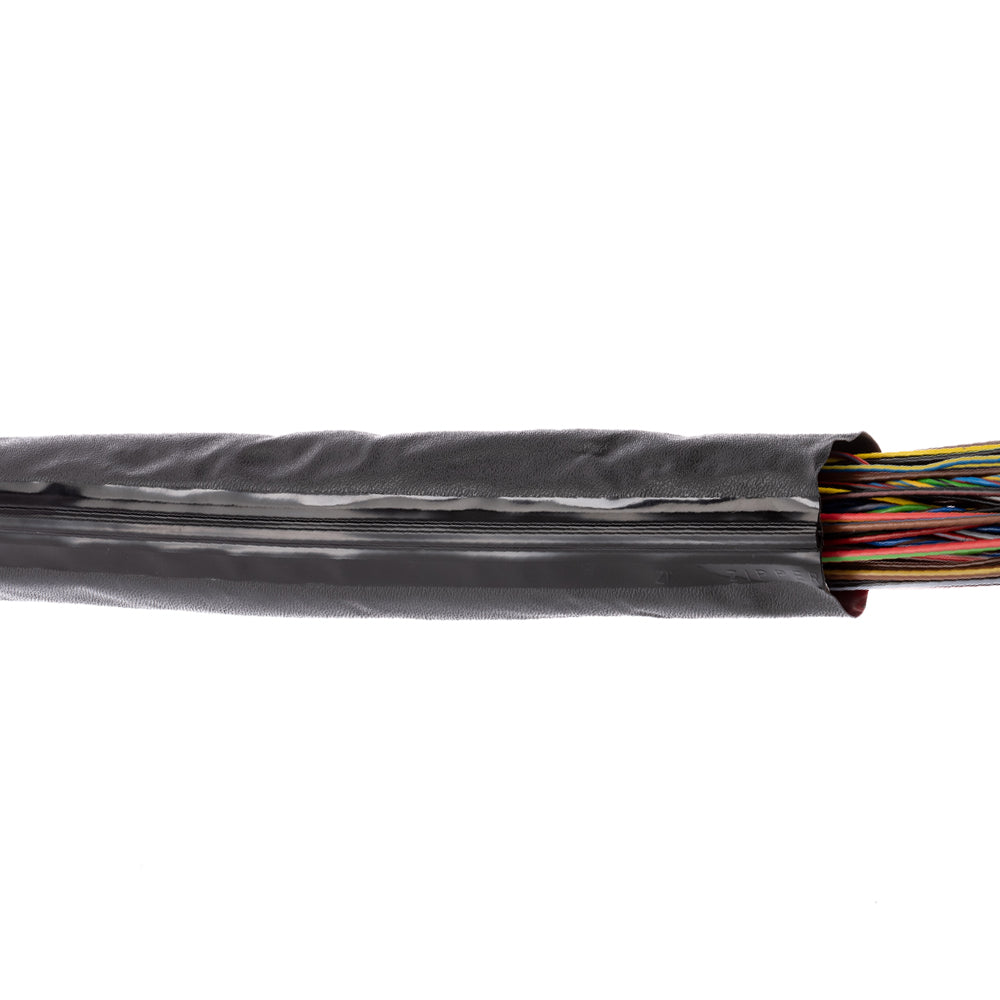

ZTZ-x-SH1-63-B_Ansicht_2

Vorteile

  • Vollflächige EMV-Abschirmung gegen EMI, RFI und EMF
  • Außenmantel aus GPs/63 mit kaschierter Aluminiumfolie
  • Integrierte Kupferlitze für durchgehende Erdung
  • Stabiler Z-Verschluss (extrudiert) für dauerhafte Schließung
  • Temperaturbereich –30<°C bis +105°C
  • UV-, ozon- und alterungsbeständig
  • Durchmesserbereich 20–100 mm, Sonderanfertigungen möglich

Anwendungsbereiche

  • Maschinen- und Anlagenbau mit dauerhaften Leitungsführungen
  • Elektrotechnische Systeme mit erhöhter Abschirmanforderung
  • EMV-konformer Kabelschutz in der Gebäude- und Energietechnik
  • Integrierte Signalverkabelung in Verteileranlagen
  • Rüstungsindustrie
  • Transport- und Infrastruktursysteme
