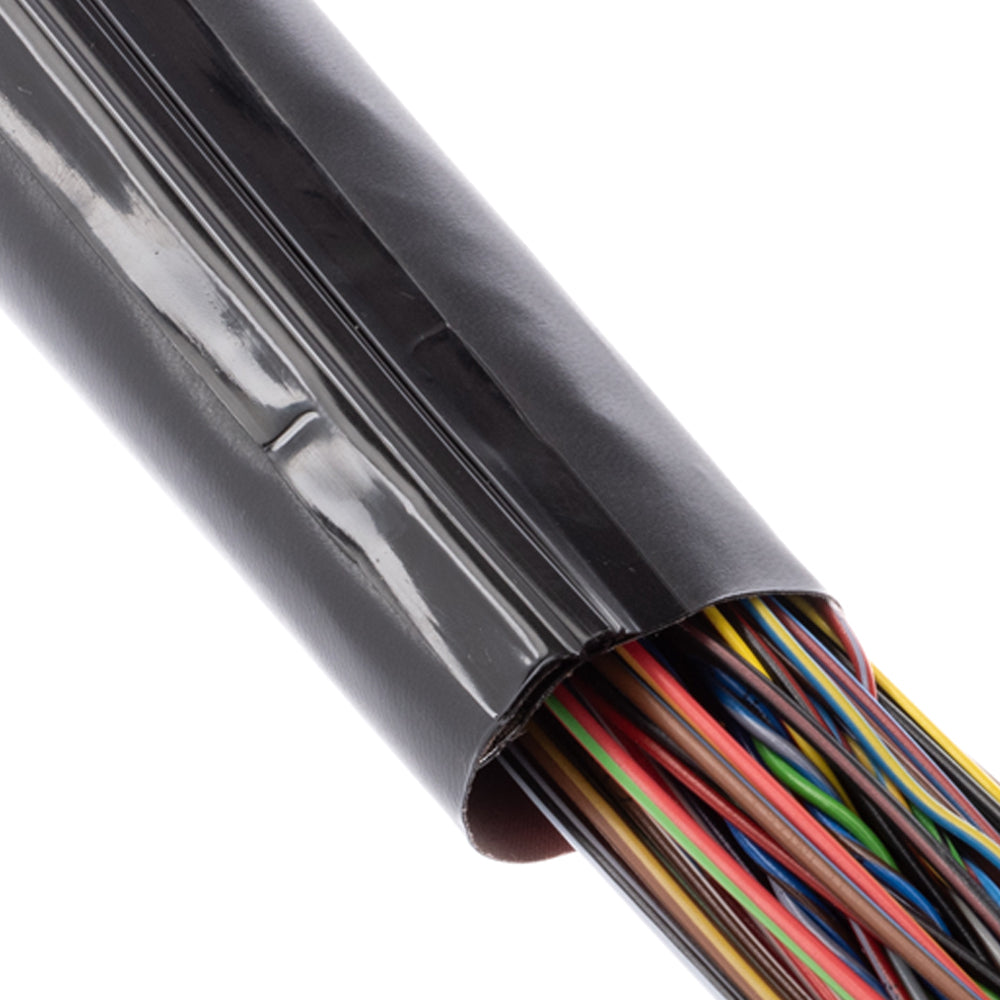

ZTZ-X-SH/CC-B, Kabelbündelung mit EMI-Abschirmung

Ni/Cu-Polyestergewebe auf PVC-Basis mit Z-Track-Verschluss zur nachrüstbaren EMV-Abschirmung flexibler Kabelbündel.

Materialspezifikation: gps 63,CC

Wählen Sie Produktoptionen

Teilenummer:

Datenblatt drucken
Vollständige Details anzeigen

Überblick

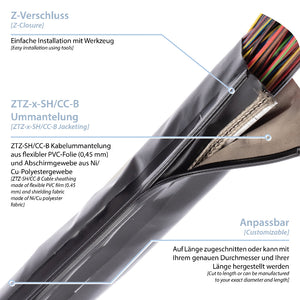

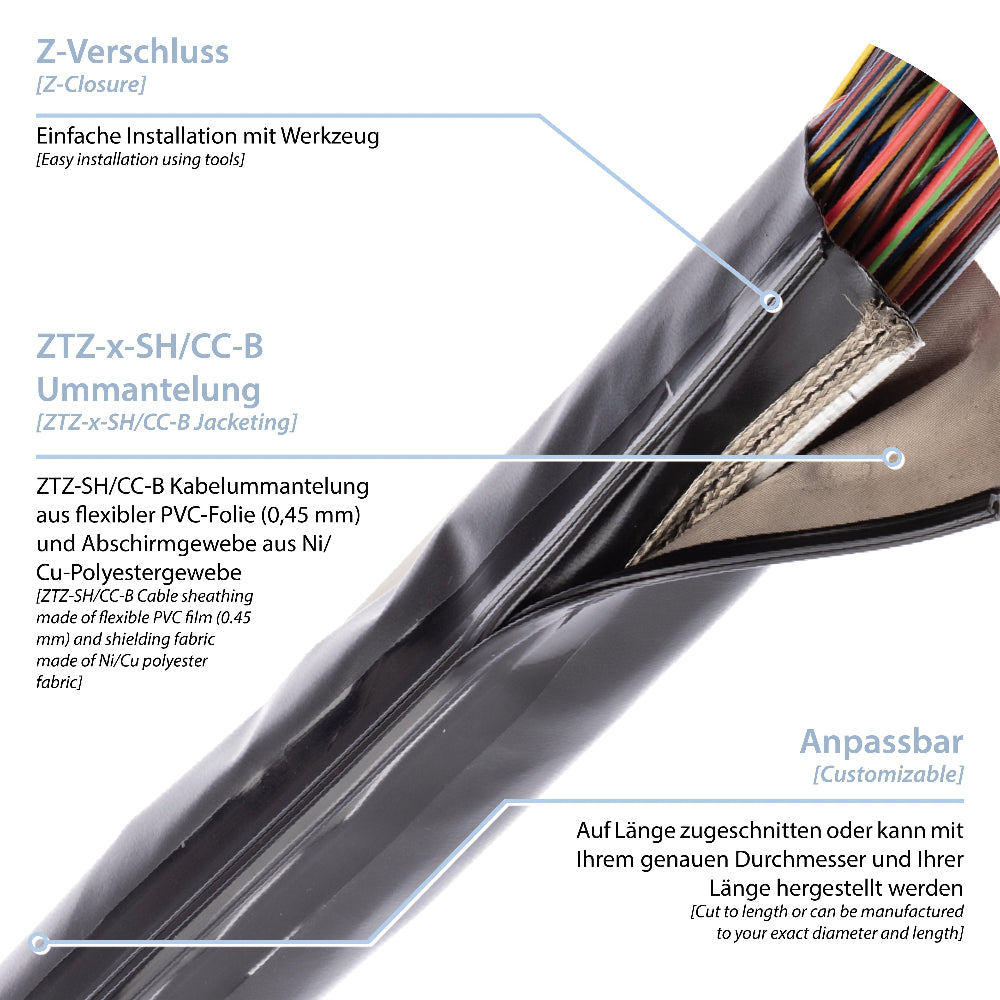

ZTZ-x-SH-CC-B_Info
Vorteile
  • Hohe EMV-Abschirmleistung (55–89 dB bei 100 kHz –50 GHz)
  • Leichtes Ni/Cu-Polyestergewebe auf PVC-Träger
  • Durchgehende Erdungslitze für zuverlässige Kontaktierung
  • Temperaturbereich –40°C bis +105°C
  • Selbstverlöschend und wetterbeständig
  • Reißverschluss für einfache und wiederverwendbare Montage
  • Standarddurchmesser 20–100 mm, kundenspezifisch anpassbar
Anwendungsbereiche
  • EMV-gerechter Schaltschrankbau
  • Kabelschutz in Steuerungssystemen
  • Verkabelung in Hochfrequenzumgebungen
  • Automatisierung und Anlagenbau
  • Nachrüstbare EMI-Abschirmlösungen

Leichte RFI / EMI-Abschirmungsummantelung speziell für Anwendungen mit hoher Flexibilität. Das Basismaterial ist PVC-GPs/63 mit Ni / Cu Polyester Gewebe und durchgehender Erdungslitze, Einsatz Dauertemperatur bis max. 105°C. In verschiedenen Durchmessern, mit verschiedenen Trägerfolien und auch mit Überlappung erhältlich. Typische Anwendungsbereiche: Automobil, Transportwesen, Robotik, Energie, Strom und Versorgung, Wehrtechnik.

Die ZTZ-SH/CC-B-OL ist eine extrem flexible EMV-Abschirmung zur Reduktion hochfrequenter elektromagnetischer Störungen in sensiblen Anwendungen. Sie besteht aus einem PVC-GPs/63-Basismaterial, das mit einem leichten, leitfähigen Ni/Cu-Polyestergewebe beschichtet ist. Eine durchgehende Erdungslitze sorgt für die sichere EMV-gerechte Kontaktierung.

Die Ummantelung bietet eine hohe RFI-/EMI-Dämpfungswirkung im Frequenzbereich von 100 kHz bis 50 GHz bei Dämpfungswerten zwischen 55 und 89 dB. Die Konstruktion ist selbstverlöschend, wetterbeständig und für Umgebungstemperaturen von –40°C bis +105°C ausgelegt.

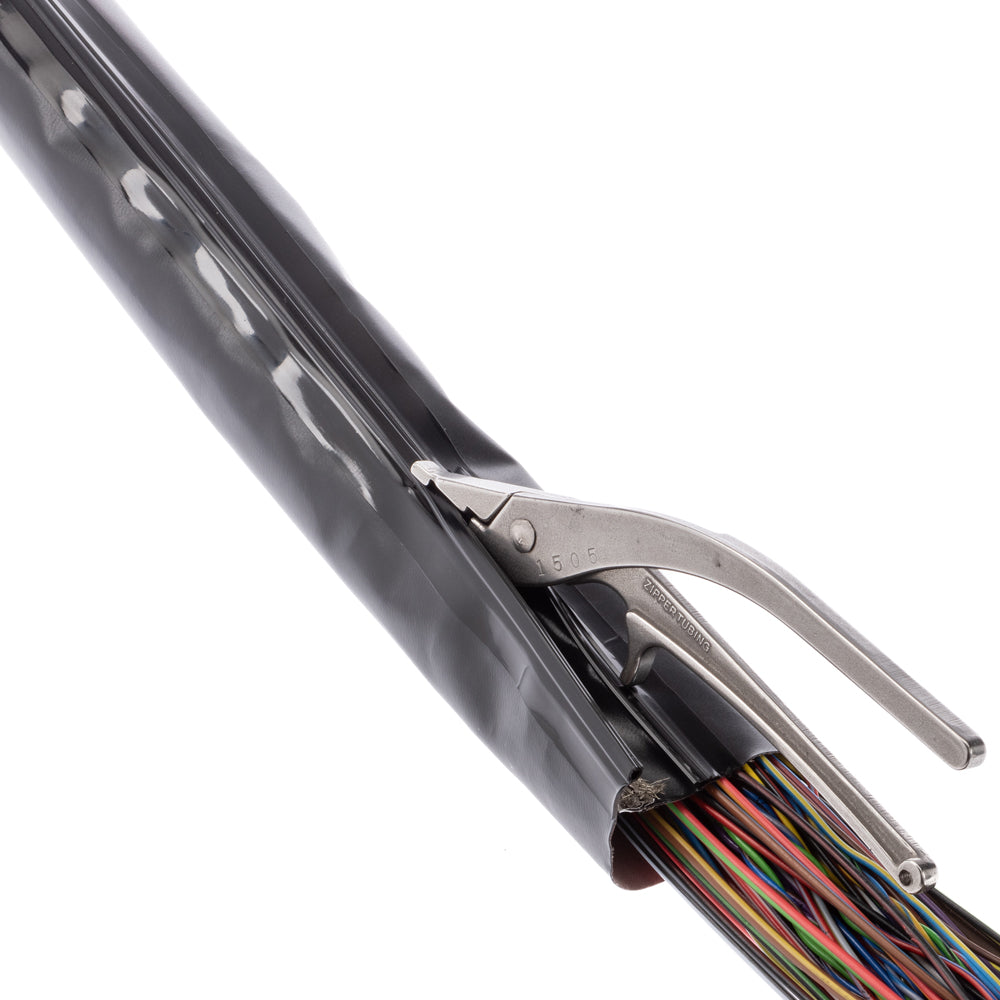

Der integrierte Reißverschluss besteht aus robusten Polyesterkomponenten und ermöglicht eine einfache und wiederverwendbare Montage – auch in eingebautem Zustand. Erhältlich in Durchmessern von 20 bis 100 mm; kundenspezifische Varianten auf Anfrage.

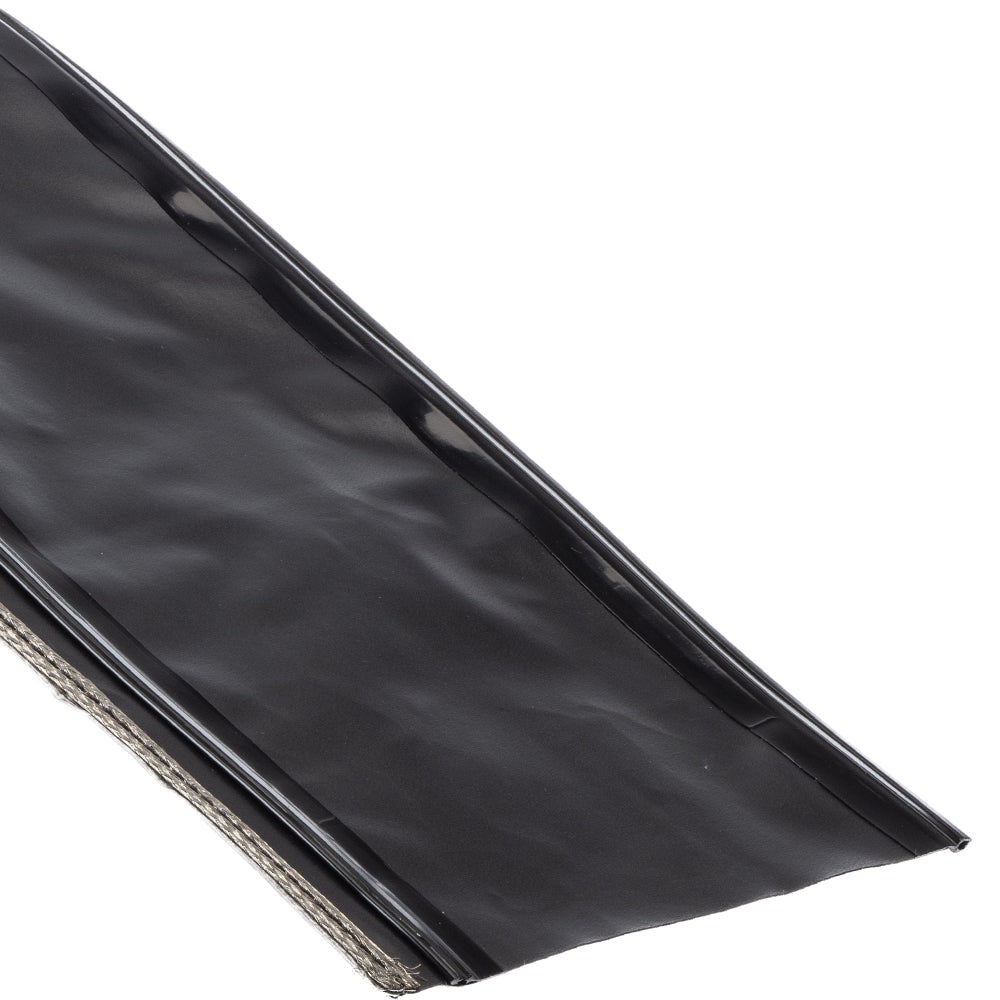

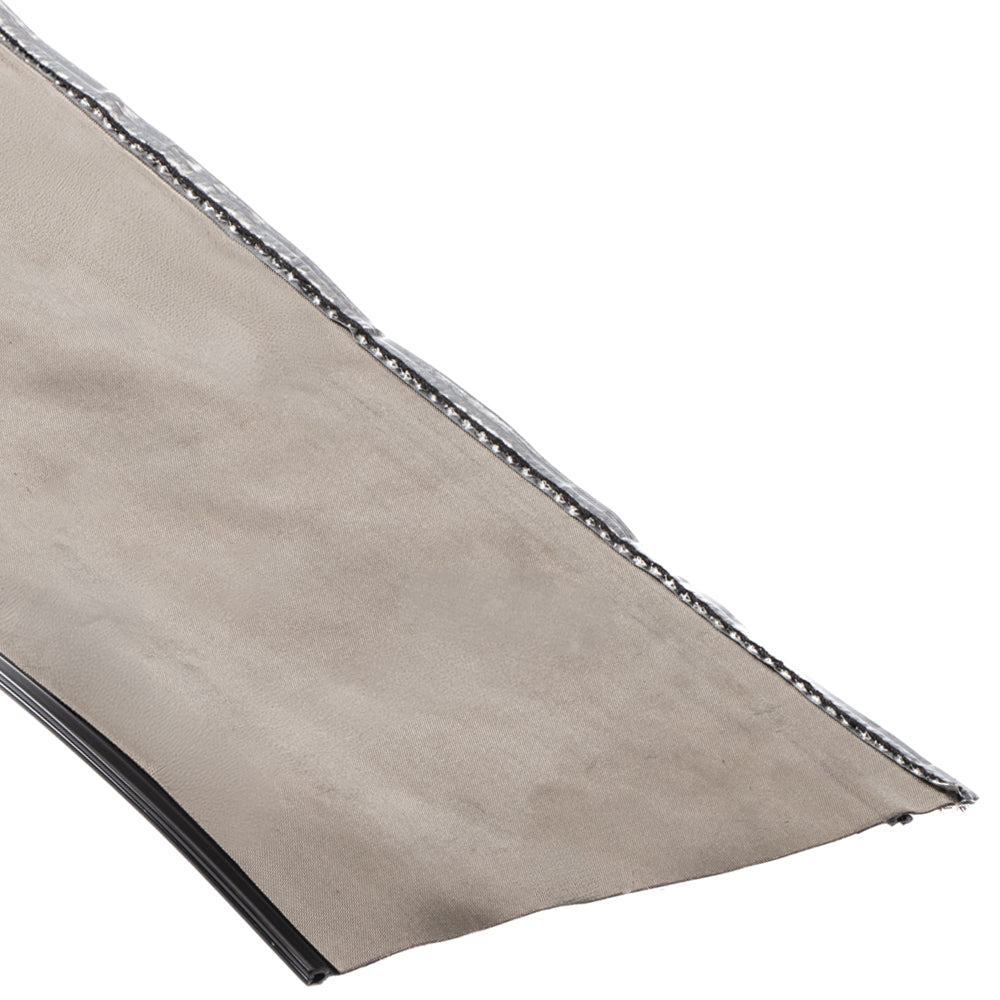

Materialspezifikation

ZTZ-x-SH-CC-B_Ansicht_3

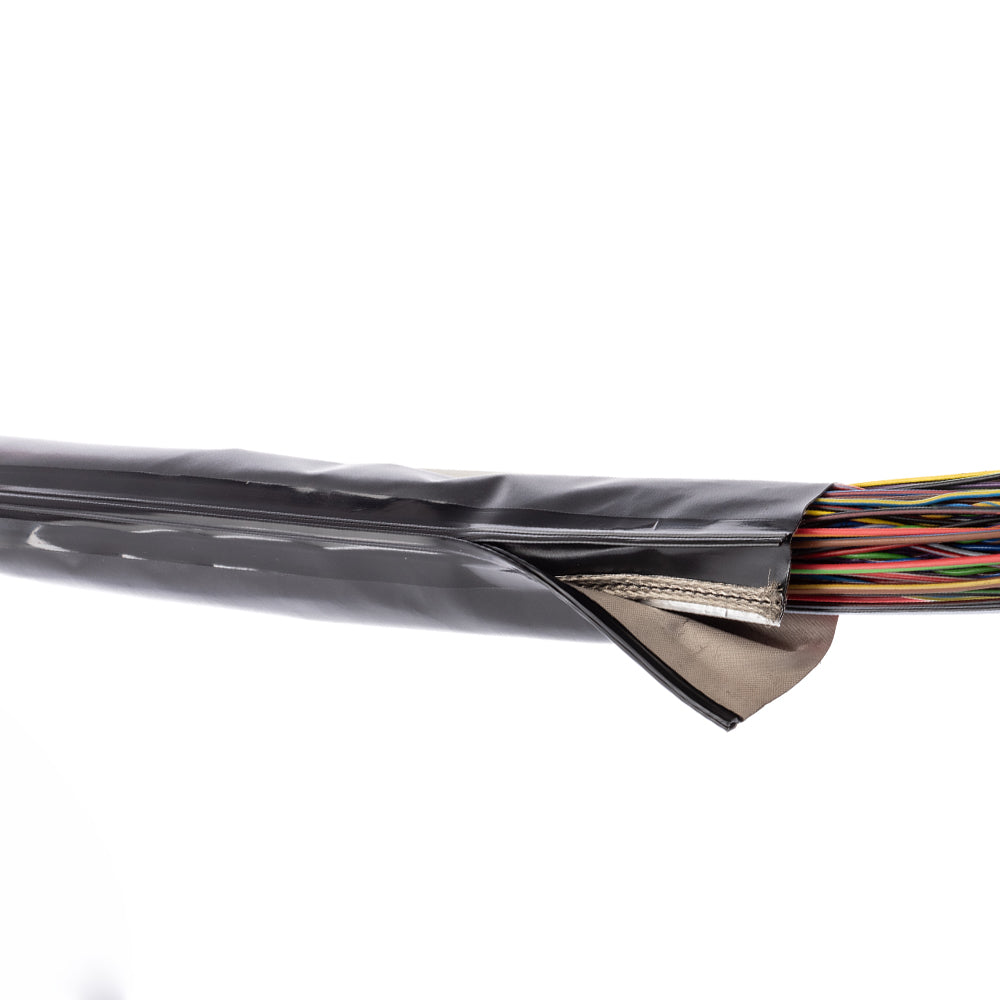

ZTZ-x-SH-CC-B_Ansicht_4

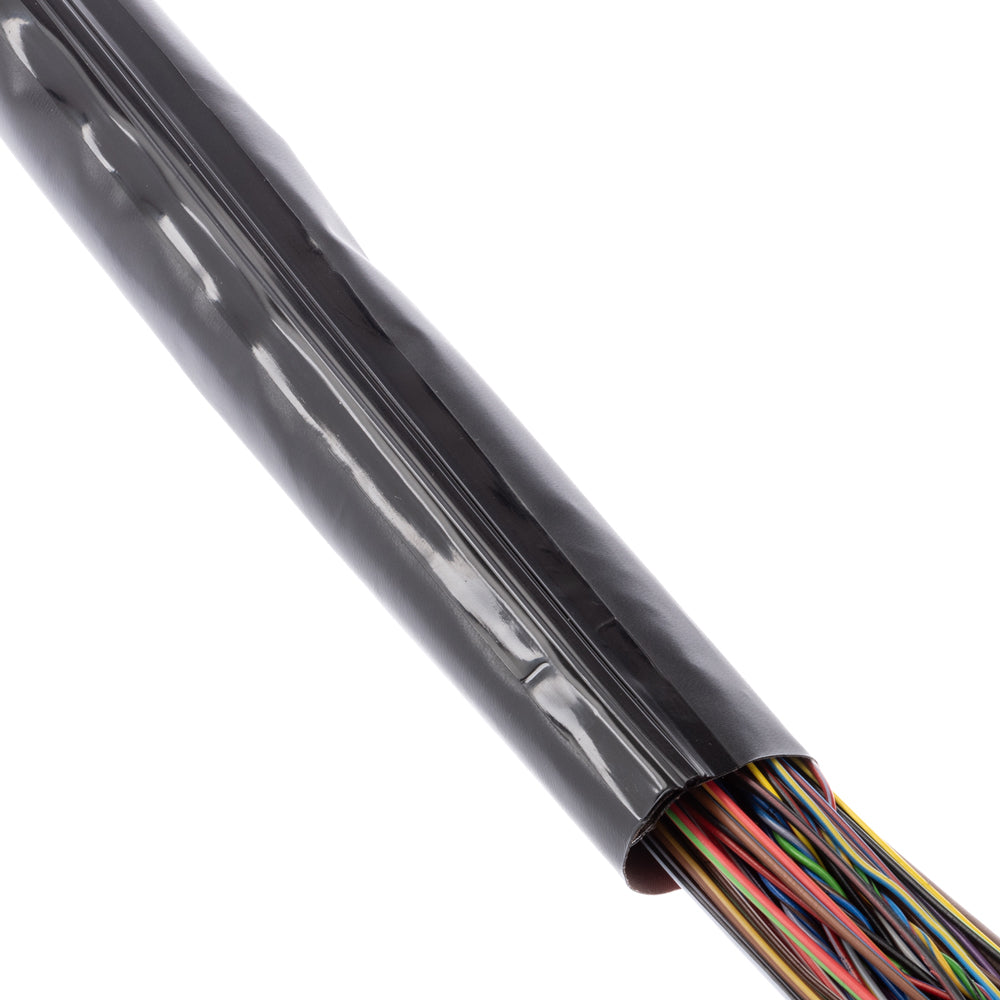

ZTZ-x-SH-CC-B_Ansicht_1

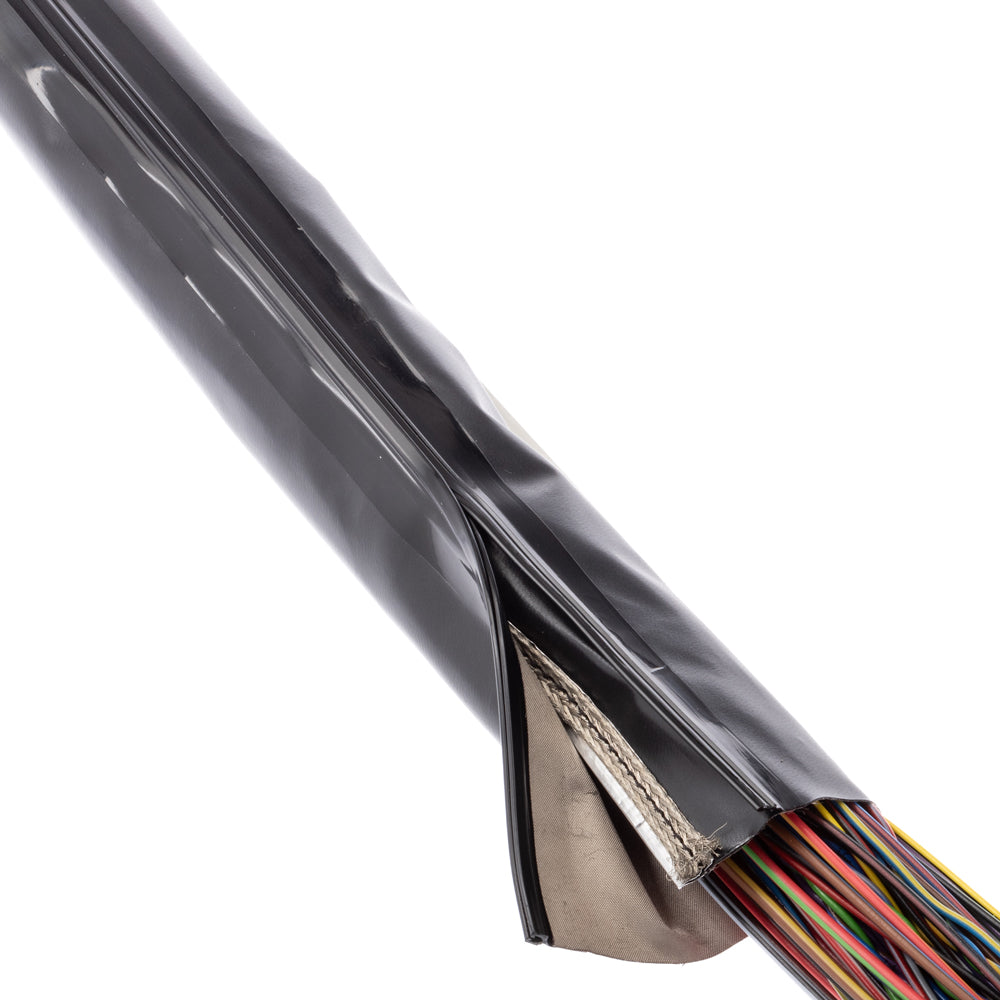

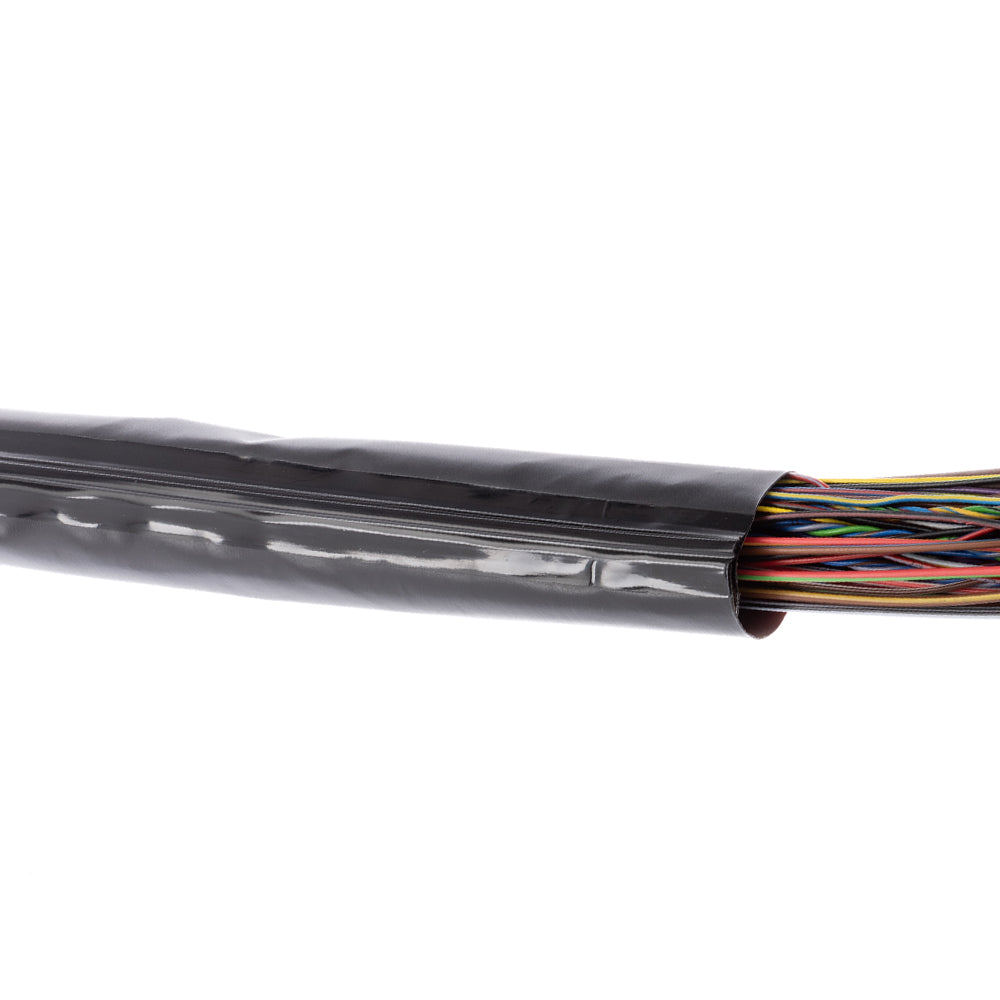

ZTZ-x-SH-CC-B_Ansicht_2

Vorteile

  • Hohe EMV-Abschirmleistung (55–89 dB bei 100 kHz –50 GHz)
  • Leichtes Ni/Cu-Polyestergewebe auf PVC-Träger
  • Durchgehende Erdungslitze für zuverlässige Kontaktierung
  • Temperaturbereich –40°C bis +105°C
  • Selbstverlöschend und wetterbeständig
  • Reißverschluss für einfache und wiederverwendbare Montage
  • Standarddurchmesser 20–100 mm, kundenspezifisch anpassbar

Anwendungsbereiche

  • EMV-gerechter Schaltschrankbau
  • Kabelschutz in Steuerungssystemen
  • Verkabelung in Hochfrequenzumgebungen
  • Automatisierung und Anlagenbau
  • Nachrüstbare EMI-Abschirmlösungen
